Mesureur de chanfreins

Un mesureur de chanfrein est un outil de métrologie dimensionnelle spécialisé utilisé pour mesurer précisément les chanfreins, c'est-à-dire les arêtes biseautées ou les angles coupés des pièces.

La mesure d’un chanfrein fait référence aux dimensions et à l’angle d’un biseau appliqué sur une pièce, souvent pour des raisons esthétiques, fonctionnelles ou de sécurité. Un chanfrein est une coupe inclinée réalisée sur l’arête d’une pièce afin de supprimer un angle vif. Il est souvent utilisé en mécanique, en menuiserie, en métallurgie et en usinage.

Un chanfrein est défini par plusieurs caractéristiques :

  • L’angle du chanfrein : généralement exprimé en degrés (ex. : 45°, 30°…).
  • La largeur du chanfrein : la distance mesurée perpendiculairement à l’arête initiale.
  • La profondeur du chanfrein : selon le mode de mesure, il peut être défini par une longueur sur une des faces adjacentes.

Les chanfreins sont souvent ajoutés pour réduire les arêtes vives, faciliter l'assemblage, ou améliorer l'esthétique et la fonctionnalité d'une pièce. Le mesureur de chanfrein permet de mesurer des diamètres et des longueurs de chanfreins, de trous coniques et de cônes extérieurs.

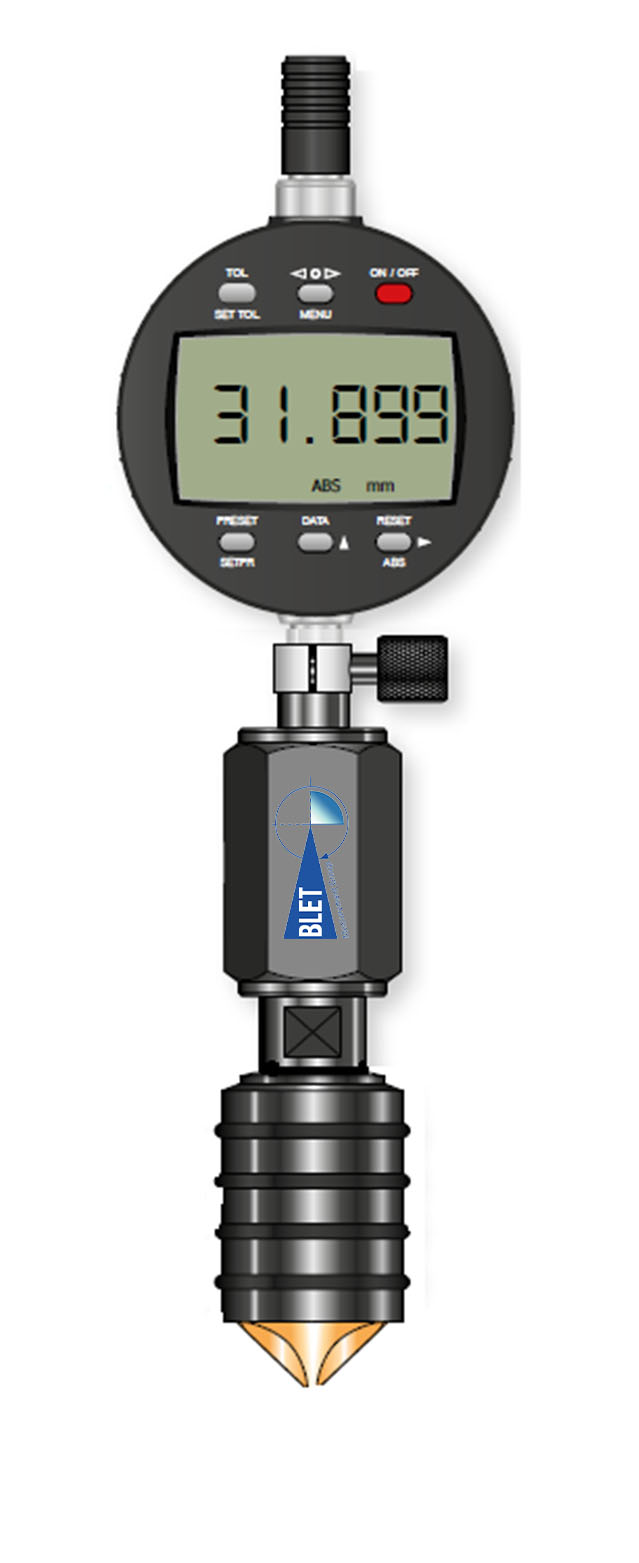

Mesureur de chanfreins

Palpeurs de mesure de chanfreins

BLET propose de même tout une gamme de palpeurs de mesure des diamètres et des longueurs de chanfreins, de trous coniques et de cônes extérieur.

N'hésitez pas à télécharger au format PDF, le catalogue complet des Mesureurs de chanfreins BLET.

Tous les mesureurs de chanfrein sont équipés d'un comparateur digital ou comparateur analogique suivant le modèle avec programmation libre.

Il existe 3 types de mesureurs de chanfrein :

  • Mesureur de chanfrein intérieur : Mesure le plus grand diamètre d’un alésage conique ou largeur d’un rainure conique.
  • Mesureur de chanfrein extérieur : Mesure le plus petit diamètre d’un cône extérieur.
  • Mesureur de chanfrein 45° : Mesure directe sur pièces rectangulaires et cylindriques, alésages et rainures.

Mesure de longueur des chanfreins

Pour la mesure de chanfreins, BLET Measurement Group vous propose un appareil breveté, ultra rapide et précise des longueurs de bagues de chanfreins.

Trois mesures de chanfreins possibles

Les trois mesures de chanfreins possibles sont les suivantes :

- Chanfrein axiale LC1
- Chanfrein radiale LC2
- Chanfrein combiné LC3

En option peut être livré avec comparateur analogique ou digital.


Pour tous renseignements sur l'outil de métrologie de mesure de chanfreins, contactez BLET.
