Instruments de mesure laser pour le ferroviaire



Le profilomètre de roue de rail ou jauge de profil de roue est un des instruments de mesure laser pour le ferroviaire proposés par BLET Measurement Group. Le profilomètre de roue  de rail ou jauge de profil de roue permet de réaliser le profil de roues de matériel roulant (train, tram, métro).

Caractéristiques du profilomètre de roue de rail

Le profilomètre de roue de rail ou jauge de profil de roue PCAR4 est conçu pour la mesure de :

  • La hauteur de boudin sH,
  • L'épaisseur de boudin sD,
  • L'usure des faces actives qR,
  • L'analyse de la surface de roulement et le profil complet de la roue.

Le profilomètre de roue de rail ou jauge de profil de roue PCAR4 permet la maintenance de la base de données d'usure de la roue de train et le contrôle des tolérances en vue de la vérification, réparation et production de l'essieu.

Le profilomètre de roue de rail ou jauge de profil de roue peut être commandé directement en ligne :

Commandez en ligne >> Profilomètre de roue de rail

Procédure de mesure du profilomètre

La procédure de mesure du profilomètre de roue de rail ou jauge de profil de roue PCAR4 est la suivante :

  • Les surfaces de contact de la roue doivent être propres pour accueillir les supports du profilomètre.

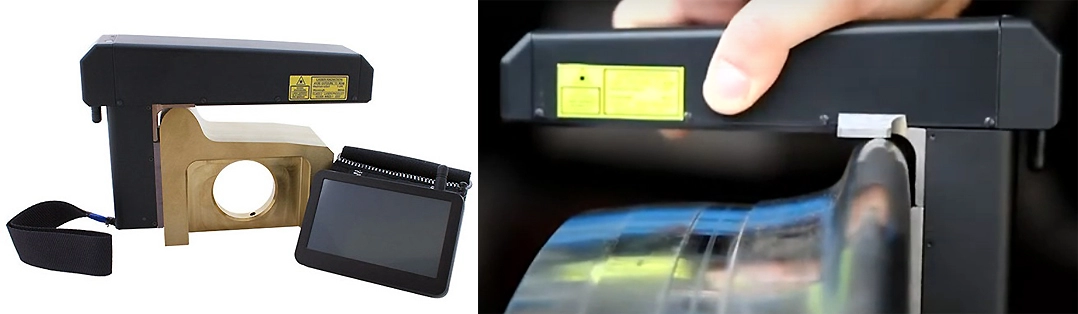

  • Fixer le module laser sur la roue étalon ou la roue à mesurer en plaçant le support du module sur le boudin et en pressant le support magnétique contre la face interne de la roue.
  • Pour la mesure de la jante, extraire la tige de mesure de jante et l'accrocher à la jante.
  • Attention ! S'assurer que le module est correctement mis en place sans désalignement ni espaces vides.
  • Etablir la connexion sans fil entre le module laser et le PDA.
  • Le module laser va scanner la surface de la roue.

Le profilomètre de roue de rail ou jauge de profil de roue PCAR4 permet donc la mesure sans contact de tous les paramètres des roues de train, ainsi que la génération automatique de rapport.
