Cales Etalon de Métrologie - Jeux et Accessoires

Cale étalon ou cale de précision

Les cales étalon ou cales de précision sont des instruments de mesure utilisés en métrologie pour effectuer des étalonnages, des vérifications et des mesures de haute précision.

Qu'est-ce qu'une cale étalon ?

Une cale étalon est un parallélépipède rectangulaire en métal, céramique ou carbure, usiné avec une extrême précision pour obtenir une épaisseur spécifique. Les cales étalon sont utilisées pour ajuster, vérifier ou étalonner des instruments de mesure, comme des micromètres, des comparateurs ou des pieds à coulisse.

Les cales à l’unité sont vendues séparément, contrairement aux jeux complets de cales étalons.

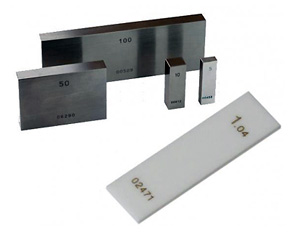

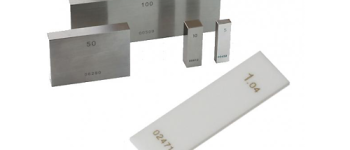

Cales étalon à l'unité

BLET Measurement Group

Les cales étalon à l'unité BLET se déclinent selon trois classes de précision cale étalon classe 0, cale étalon classe 1 et cale étalon classe 2. Les cales étalon à l'unité BLET sont disponibles en acier, carbure ou céramique dans chacune de ces classes.

Cale étalon à l'unité

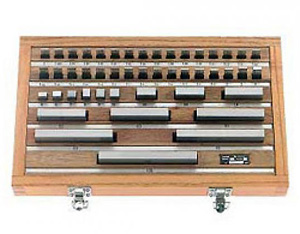

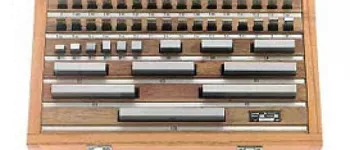

Jeux de cales étalon de métrologie

BLET Measurement Group

Les jeux de cales étalon BLET sont proposées par jeux de 8 à 122 cales. Trois classes de précision sont disponibles pour les cales étalon, cale étalon classe 0, cale étalon classe 1 et cale étalon classe 2. Elles sont disponibles en acier, carbure ou céramique dans chacune de ces classes.

Jeux de cales étalon

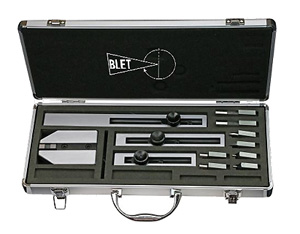

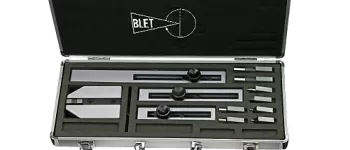

Accessoires jeux de cales étalon

BLET Measurement Group

BLET propose une large gamme d’accessoires pour cales étalons. Jeu d’accessoires, support avec ajustement rapide, paire de becs de mesure cylindrique, paire de pointes de contrôle en acier spécial, pointe de traçage en acier spécial, pointe de traçage en carbure, pointe de centrage, paire de becs plats et paire de becs à couteau, pied support, verre plan et jeu de verres plans.

Accessoires jeux de cales étalon

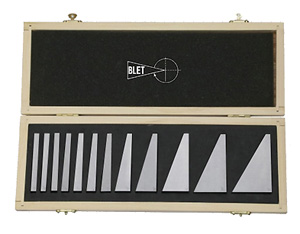

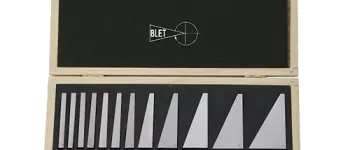

Jeux de cales étalon d'angle

BLET Measurement Group

Le jeu de cales étalon d'angle BLET contient 12 cales étalon avec les angles suivants : Angle 15° / Angle 30° / Angle 1° / Angle 2° / Angle 3° / Angle 4° / Angle 5° / Angle 10° / Angle 15° / Angle 20° / Angle 25° / Angle 30°.
Les cales étalon d'angle sont livrées dans un coffret en bois.

Jeux de cales étalon d'angle

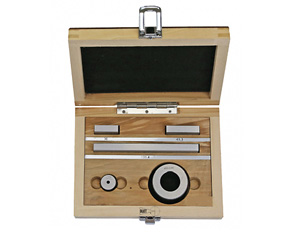

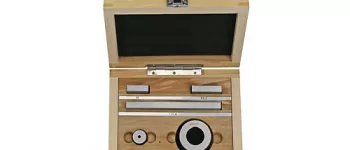

Jeux de cales étalon de pieds à coulisse

BLET Measurement Group

Les jeux de cales étalons pour pieds à coulisse contiennent des cales et des bagues. Les cales étalon permettent de vérifier les valeurs sur becs extérieurs.

Jeux de cales étalon de pieds à coulisse

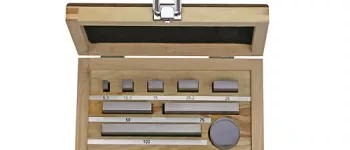

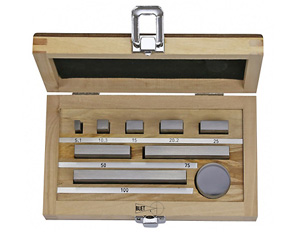

Jeux de cales étalon pour micromètres

BLET Measurement Group

Les jeux de cales étalon de micromètres contiennent des cales et un verre de planéité. Les cales étalon BLET permettent de vérifier les valeurs du micromètre. Le verre permet de vérifier le parallélisme entre les touches du micromètre. Il a un diamètre de 30 mm.

Jeux de cales étalon de micromètres

Matériaux des cales étalon

Les cales étalon sont le plus souvent en acier, carbure ou céramique

Acier

L'acier est un matériau très répandu et économique. Il présente une bonne résistance mais il peut être sujet à l'usure et à la corrosion.

Carbure de tungstène

Le carbure de tungstène est un matériau plus dur et plus résistant à l'usure que l'acier.Les cales étalon en carbure se prêtent à des utilisation intensives.

Céramique

Inoxydable et très stable dans le temps, la céramique bien que plus fragile aux chocs, présente une excellente résistance à l'usure.

Précision des cales étalon

Les cales étalon sont généralement classées selon des normes de précision telles que ISO 3650 ou DIN 861.

Les cales étalon sont disponibles en différentes classes de précision.

Classe 0

Les cales étalon classe 0 présentent une très haute précision, pour des laboratoires de métrologie.

Classe 1

Les cales étalon classe 1 sont plus adaptés pour l'étalonnage d'instruments de mesure en atelier.

Classe 2

Les cales étalon classe 2 sont utilisées pour des réglages moins critiques, en production.
