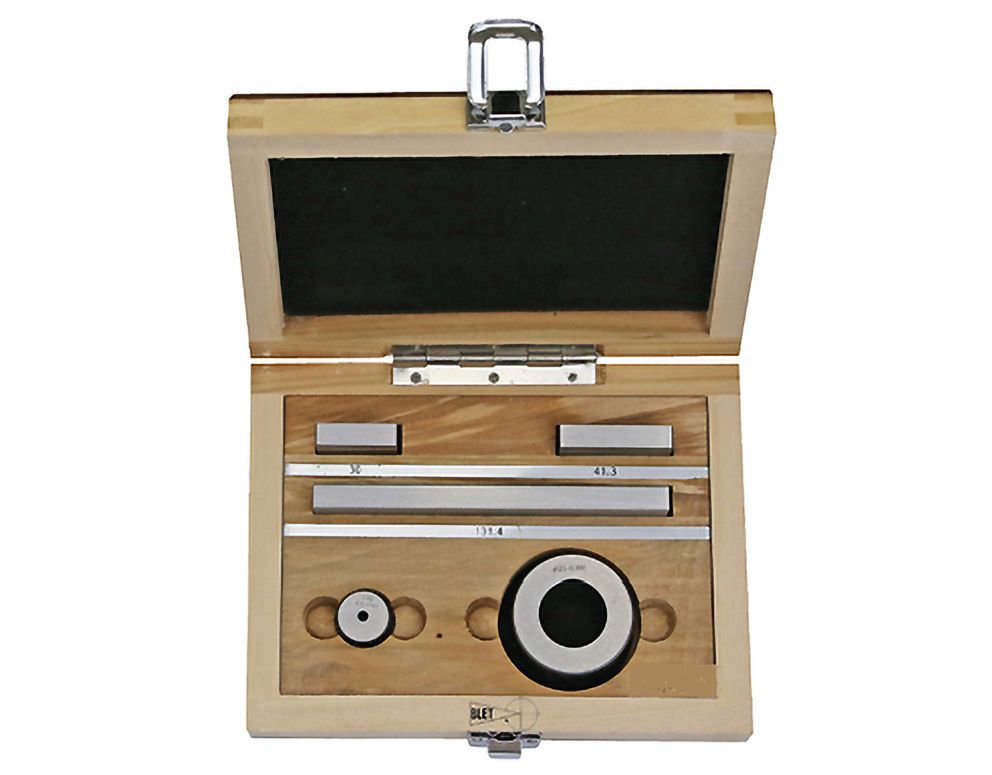

Les jeux de cales étalon pour pieds à coulisse contiennent des cales et des bagues. Les cales étalon permettent de vérifier les valeurs sur becs extérieurs.
Les cales étalon pour pieds à coulisse existent en acier ou en céramique. Les bagues permettent de vérifier les valeurs sur becs intérieurs.
JDCXX |
Référence
Nombre de pièces
dans le jeu Diamètres des bagues (mm)
Dimensions
(mm) Matériau des cales
JDCXX-1A530131C
5
4 / 25
30 / 41,3 / 131,4
Acier
JDCXX-1A641281C
6
4 / 25
41,3 / 131,4 / 243,5 / 281,2
Acier
JDCXX-1E530131C
5
4 / 25
30 / 41,3 / 131,4
Céramique
|
Un jeu de cales étalon pour pieds à coulisse est un ensemble de cales de précision utilisé pour vérifier, calibrer et étalonner un pied à coulisse. Ces cales permettent de garantir la précision des mesures effectuées avec l’outil en comparant les valeurs mesurées avec une référence connue. |
Vérification de la précisionEn mesurant différentes cales avec le pied à coulisse, il est possible de voir si la lecture correspond à la valeur réelle de la cale. Si un écart est constaté, cela peut indiquer un défaut de l’instrument. Calibrage et ajustementPour un pied à coulisse mécanique ou digital, il est possible d'ajuster ou réinitialiser la lecture à l’aide des cales étalon. Contrôle de répétabilitéTester plusieurs fois la même cale permet de vérifier si l’outil donne des résultats constants. |
