Jeux de cales étalons pour micromètres

jeudi 1er mai 2025

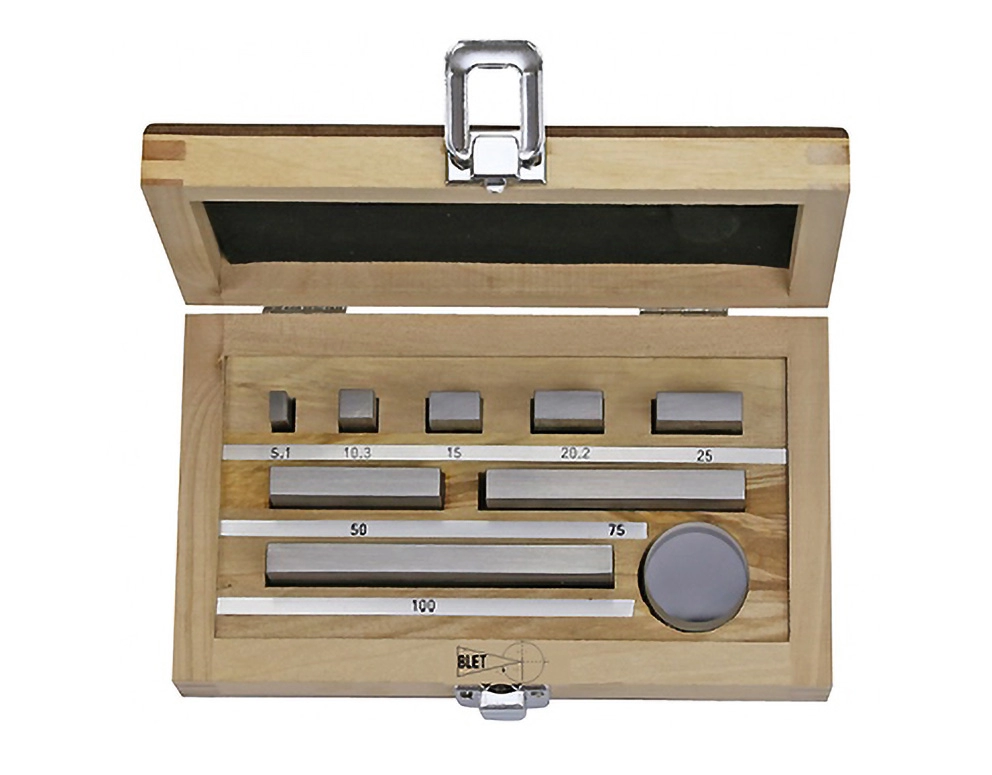

Les jeux de cales étalon pour micromètre, contiennent des cales et un verre de planéité.

Les cales étalon BLET permettent de vérifier les valeurs du micromètre. Le verre permet de vérifier le parallélisme entre les touches du micromètre. Il a un diamètre de 30 mm.

Description

Code article

JDCXX

Modèles

Référence
Nombre de cales étalon
Dimension (mm)



JDCXX-1A605025M
6
5,1 / 10,3 / 15,0 / 20,2 / 25,0
JDCXX-1A01025M
12
1,4 / 2,5 / 5,1 / 7,7 / 10,3 / 12,9 / 15,0 / 17,6 / 20,2 / 22,8 / 25,0
JDCXX-1A05100M
9
5,1 / 10,3 / 15,0 / 20,2 / 25,0 / 50 / 75 / 100
JDCXX-1A01100M
15
1,4 / 2,5 / 5,1 / 7,7 / 10,3 / 12,9 / 15,0 / 17,6 / 20,2 / 22,8 / 25,0 / 50 / 75 / 100

Caractéristiques techniques

Le jeu de cales étalon pour micromètre est un ensemble d'outils de métrologie utilisé pour vérifier, régler et étalonner des instruments de mesure de précision, comme les micromètres

Les jeux standards contiennent plusieurs cales de différentes épaisseurs, allant de quelques microns à plusieurs dizaines de millimètres. Chaque cale est gravée avec sa dimension exacte et respecte des tolérances très strictes (souvent quelques microns). Les cales sont généralement en acier trempé (haute résistance à l’usure) ou en céramique (résistance à la corrosion et à l’usure).

Applications

Vérification

Ce jeu de cales étalon permet de vérifier l'exactitude d'un micromètre en comparant la lecture de l’instrument à la valeur réelle de la cale.

Étalonnage

Le jeu de cales étalon permet d'étalonner et d'ajuster un micromètre en cas d'écart de mesure.

Empilage de cales

Pour obtenir une valeur spécifique, plusieurs cales peuvent être combinées (ex: 10 mm + 5 mm = 15 mm). Les cales sont conçues pour adhérer les unes aux autres par effet de cohésion moléculaire (wringing), minimisant ainsi l’erreur de parallélisme.
