Description

Description

Le micromètre laser BLET utilise un principe de mesure «d'ombre» selon lequel la lumière laser est transmise vers un récepteur. Les bords de l’ombre projetée par un objet sur le trajet du faisceau sont mesurés avec précision par le réseau de détecteurs situé à l’intérieur du récepteur. Les micromètres optiques BLET sont des dispositifs sans contact qui mesurent idéalement le diamètre des fils, des tiges et autres cylindres, ainsi que des espaces, la position des bords et les caractéristiques dimensionnelles des objets géométriques.

Code Article

Réf. BLET : MILR4-S0025230

COMMANDER EN LIGNE >> Micromètres laser BLET

Caractéristiques

Plusieurs gammes de micromètres laser sont disponibles : Standard ; Grande précision.

  • Mesures sans contact,
  • Adapté à de nombreuses surfaces,
  • Grande précision de mesure,
  • Possibilité de combiner plusieurs capteurs pour des solutions complètes.

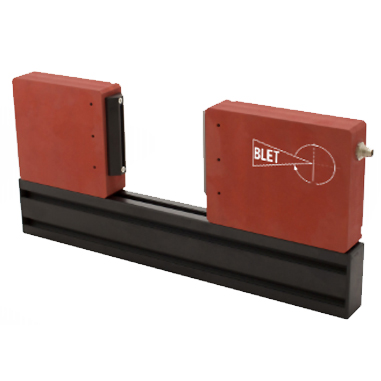

Micromètre laser Standard



  • Fréquence maximale de mesure : 500 Hz
  • Semi-conducteur LED ou laser
  • Sortie digitale RS232 ou RS485 ou Ethernet/RS232 ou Ethernet/RS485
  • Sortie analogique :  4...20 mA ou 0...10 V
  • Longueur du laser en fonction de la plage de mesure (idéale pour deux fois la plage de mesure)
BLET Measurement Group

Modèles avec sortie RS232 / 4-20mA ; câble de 3 m. Autres références sur demande.

Code article Plage de mesure (mm) Précision (µm) Poids (g) Hauteur (mm) Profondeur (mm)
MILR4-S0025230 25 +/- 5 600 81 42,5
MILR4-S0050230 50 +/- 10 2000 171 45,5
MILR4-S0075230 75 +/- 15 2600 208 45,5
MILR4-S0100230 100 +/- 20 4000 245 45,5

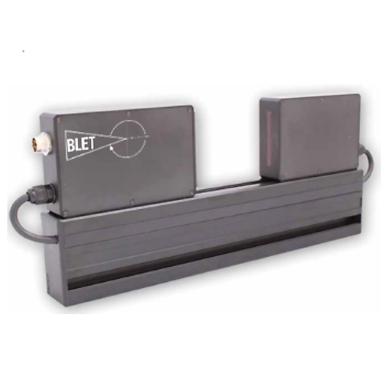

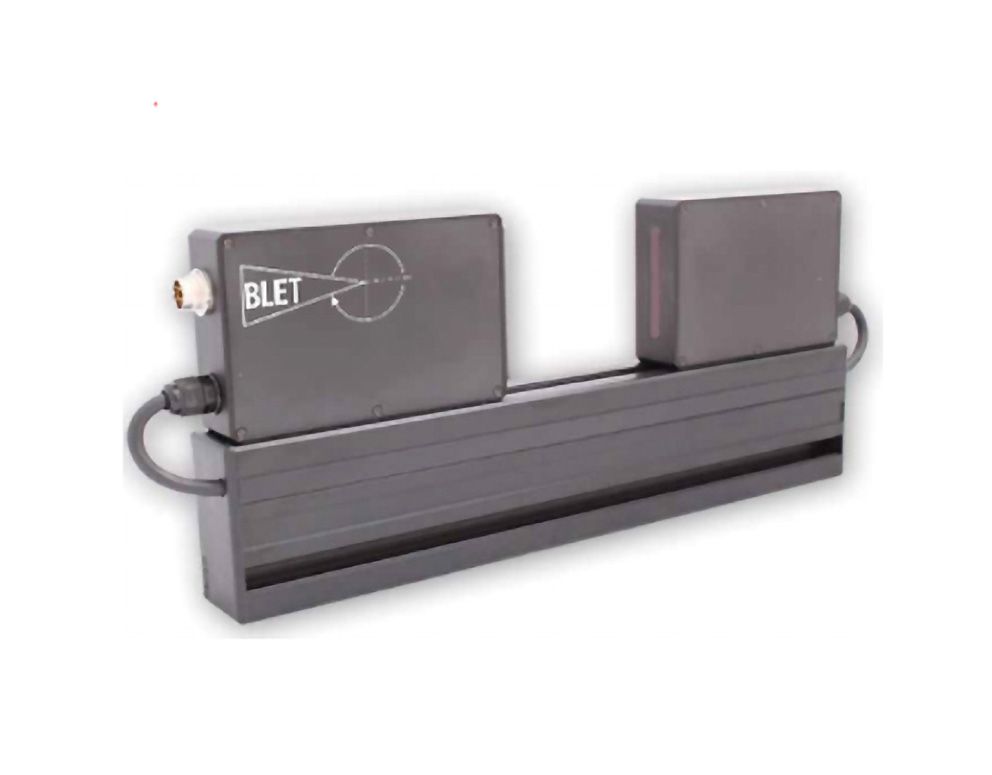

Micromètre laser Précision



  • Semi-conducteur LED
  • Sortie digitale RS232 ou RS485 ou Ethernet/RS232 ou Ethernet/RS485
  • Sortie analogique :  4...20 mA ou 0...10 V
BLET Measurement Group

Modèles avec câble de 3 m et RS232/4...20mA. Autres références sur demande.

Code article Plage de mesure (mm) Précision (µm) Fréquence maximale (Hz) Poids (g) Dimensions (mm)
MILR4-P0005230 5 +/- 0,3 2000 700 228 x 96 x 42,5
MILR4-P0010230 10 +/- 0,5 10000 700 252 x 80 x 42,5
MILR4-P0025230 25 +/- 1 10000 700 243 x 102 x 42,5
MILR4-P0050230 50 +/- 2 10000 1600 444 x 165 x 45,5
MILR4-P0075230 75 +/- 3 10000 3200 473 x 215 x 45,5
MILR4-P0100230 100 +/- 5 10000 4500 632 x 255 x 45,5
