Scanner laser 2D BLET

jeudi 1er mai 2025

Le scanner laser 2D Blet est conçu pour réaliser des mesures sans contact. Il permet de vérifier des profils, des surfaces, des dimensions et même de réaliser des modèles 3D. Deux gammes sont disponibles : standard ou ultra compact.

Description

Code Article

Réf. BLET : S2DR4-S041003R

Caractéristiques techniques

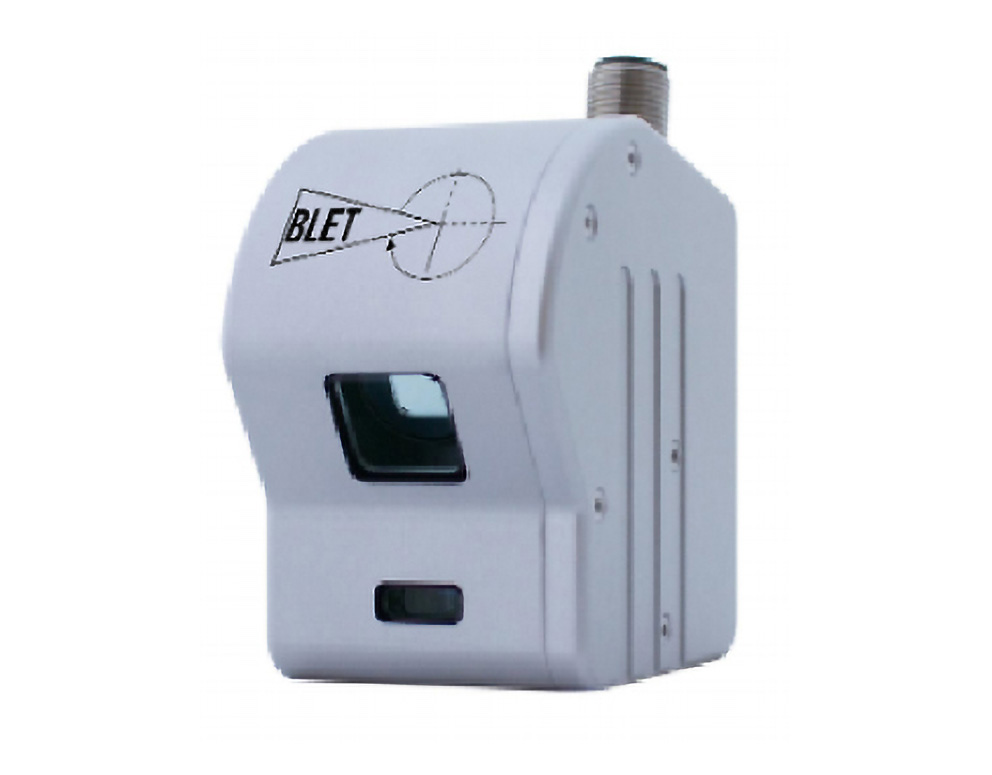

Scanner laser 2D Standard

  • Précision : ±0,05% de la plage de mesure (axe Z) ; ±0,2% de la plage de mesure (axe X)
  • Lecture : 0,01% de la plage de mesure (axe Z) ; 648 ou 1296 points (axe X)
  • Fréquence maximale de mesure : 5096 profils/s
  • Choix du semi-conducteur : 660 nm ou 405 nm ou 450 nm ou 808 nm
  • Sortie digitale RS422 et Ethernet
  • Poids seul : 600 g (370g pour le S2DR4-S011003R)
  • Dimensions max : 93x63x44mm (75x72x44mm pour le S2DR4-S011003R)
BLET Measurement Group

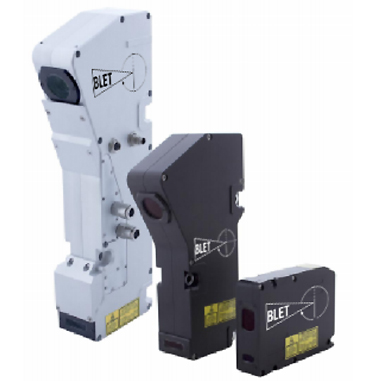

Scanner laser 2D Compact

  • Précision : ±0,1% de la plage de mesure (axe Z) ; ±0,2% de la plage de mesure (axe X)
  • Fréquence maximale de mesure : 1875 profils/s
  • Choix du semi-conducteur : 660 nm ou 405 nm ou 450 nm ou 808 nm
  • Sortie digitale RS422 et Ethernet
BLET Measurement Group

Modèles avec câble de 3 m et laser rouge 660 nm. Autres références sur demande.

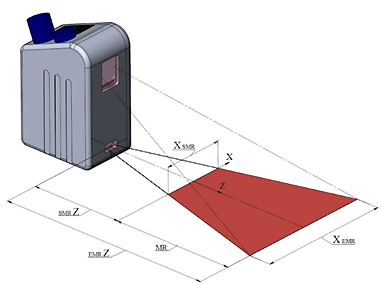

Code article MR (mm) SMR (mm) EMR (mm) Xsmr (mm) Xemr (mm)
S2DR4-S011003R 10 24 34 8 11
S2DR4-S025003R 25 65 90 21 25
S2DR4-S041003R 50 75 125 30 41
S2DR4-S082003R 100 70 170 48 82
S2DR4-S122003R 150 65 215 58 122
S2DR4-S105003R 150 90 240 54 105
S2DR4-S150003R 200 75 275 62 150
S2DR4-S180003R 250 90 340 65 180

Modèles avec câble de 3 m et laser rouge 660 nm. Autres références sur demande.

Code article MR (mm) SMR (mm) EMR (mm) Xsmr (mm) Xemr (mm) Dimensions (mm) Poids (g)
S2DR4-C007003R 5 40 45 6 7 30 x 120 x 88 400
S2DR4-C012003R 10 35 45 10 12 30 x 120 x 88 400
S2DR4-C011003R 10 55 65 10 11 30 x 120 x 88 400
S2DR4-C026003R 25 30 55 18 26 30 x 120 x 88 400
S2DR4-C023003R 25 65 90 17 23 30 x 120 x 88 400
S2DR4-C045003R 50 55 105 27 45 30 x 120 x 88 400
S2DR4-C054003R 65 65 130 29 54 30 x 120 x 88 400
S2DR4-C035003R 50 90 140 23 35 30 x 120 x 88 400
S2DR4-C067003R 95 75 170 34 67 30 x 120 x 88 400
S2DR4-C068003R 110 140 250 43 68 40 x 98 x 134 500
S2DR4-C130003R 200 125 325 60 130 40 x 98 x 134 500
S2DR4-C180003R 250 100 350 75 180 40 x 98 x 134 500
S2DR4-C155003R 250 140 390 70 155 40 x 98 x 134 500
S2DR4-C008003R 6 17 23 7 8 52 x 104 x 122 590
S2DR4-C010003R 10 90 100 9 10 49 x 84 x 162 1000
S2DR4-C016003R 20 240 260 14 16 50 x 98 x 144 1000
S2DR4-C230003R 250 175 425 115 230 66 x 171 x 235 2000
S2DR4-C240003R 300 165 465 130 240 48 x 106 x 219 110
S2DR4-C320003R 290 240 530 200 320 50 x 125 x 360 3000
S2DR4-C420003R 650 450 1100 190 420 50 x 110 x 300 3000
S2DR4-C100003R 165 1050 1215 85 100 54 x 216 x 598 3600
S2DR4-C960003R 990 425 1415 330 960 48 x 198 x 480 2500
S2DR4-C960013R 1400 540 1940 340 960 48 x 210 x 415 3000
