Le capteur de triangulation laser BLET permet la mesure sans contact de déplacements, dimensions, profils de surface, déformations, vibrations d’objets ou de mesures de niveaux de liquides.

NetPilote création de site internet comité d'entreprise experts en sites dynamiques.

mardi 15 octobre 2024
Pour fermer, cliquez ici
Description

Description

Le capteur de triangulation laser BLET permet la mesure sans contact de déplacements, dimensions, profils de surface, déformations, vibrations d’objets ou de mesures de niveaux de liquides.

Le capteur de triangulation laser est disponible en option avec un laser bleu (405 ou 450 nm) qui augmente ses capacités en particulier lors de mesures de matériaux à haute température ou organiques.

Code Article

Réf. BLET : CTLR4-SF02523R

Commander en ligne >> Capteurs de triangulation laser

Caractéristiques techniques

Plusieurs gammes de capteur de triangulation laser sont disponibles : capteur de triangulation laser standard ; capteur de triangulation laser économique et compact ; capteur de triangulation laser ultra compact ; capteur de triangulation laser grandes plages de mesure ; capteur de triangulation laser fréquence d’étalonnage élevée.

Les principales caractéristiques techniques du capteur de triangulation laser sont les suivantes :

  • Mesures sans contact,
  • Adapté à de nombreuses surfaces,
  • Grande précision de mesure,
  • Possibilité de combiner plusieurs capteurs pour des solutions complètes.

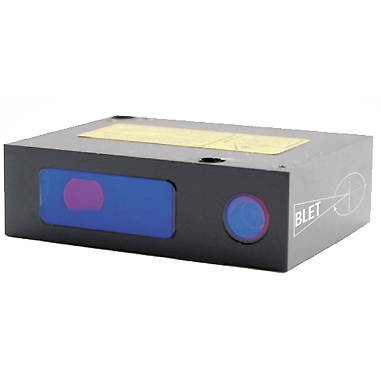

Capteur de triangulation laser Standard

  • Précision : ±0,05% de la plage de mesure (±0,1% au-delà de 1000 mm)
  • Lecture : 0,01% de la plage de mesure pour la sortie digitale (0,02% au-delà de 1000 mm)
  • Fréquence maximale de mesure : 9,4 kHz
  • Choix du semi-conducteur : laser rouge (660 nm), bleu ou UV (450 ou 405 nm)
  • Sortie digitale RS232 ou RS485 (option Ethernet ou CAN V2.0B)
  • Sortie analogique :  4...20 mA ou 0...10 V
  • Poids seul : 100 g
  • Dimensions max : 56,5x65x20 mm
BLET Measurement Group

Modèles de capteur à triangulation laser avec sortie RS232 / 4-20mA ; câble de 3 m ; laser rouge 660 nm. Autres références sur demande.

Code article Zone morte X (mm) Plage de mesure L (mm)
CTLR4-SE00423R 39 4
CTLR4-SA00223R 15 2
CTLR4-SA00523R 15 5
CTLR4-SA01023R 15 10
CTLR4-SB01023R 25 10
CTLR4-SI01023R 60 10
CTLR4-SA01523R 15 15
CTLR4-SC01523R 30 15
CTLR4-SJ01523R 65 15
CTLR4-SB02523R 25 25
CTLR4-SF02523R 45 25
CTLR4-SK02523R 80 25
CTLR4-D03023R 35 30
CTLR4-SH03023R 55 30
CTLR4-SM03023R 95 30
CTLR4-SF05023R 45 50
CTLR4-SJ05023R 65 50
CTLR4-SN05023R 105 50
CTLR4-SI10023R 60 100
CTLR4-SL10023R 90 100
CTLR4-SP10023R 140 100
CTLR4-SK25023R 80 250
CTLR4-SO50023R 125 500
CTLR4-SQ75023R 145 750
CTLR4-SS10C23R 245 1000
CTLR4-ST12C23R 260 1250

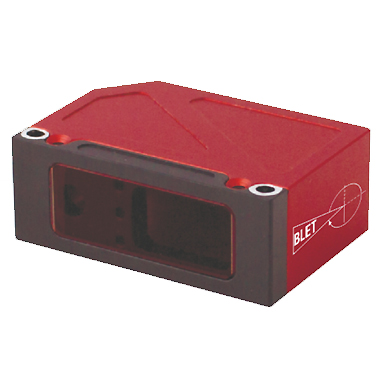

Capteur de triangulation laser Economique compact

  • Précision : ±0,1% de la plage de mesure
  • Lecture : 0,02% de la plage de mesure
  • Fréquence maximale de mesure : 2 kHz
  • Semi-conducteur laser rouge (660 nm)
  • Sortie digitale RS232 ou RS485
  • Sortie analogique :  4...20 mA ou 0...10 V
  • Poids seul : 60 g
  • Dimensions max : 62x50x17,5 mm
BLET Measurement Group

Modèles de capteur à triangulation laser avec sortie RS232 / 4-20mA ; câble de 3 m. Autres références sur demande.

Code article Zone morte X (mm) Plage de mesure L (mm)
CTLR4-EB05023R 25 50
CTLR4-EF10023R 45 100
CTLR4-EJ25023R 65 250
CTLR4-EN50023R 105 500

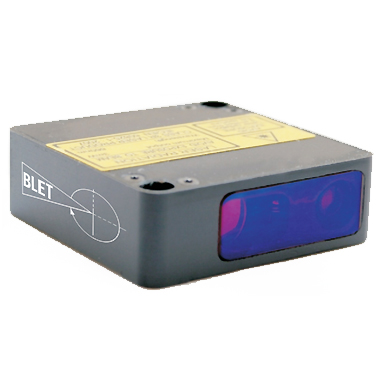

Capteur de triangulation laser Ultra compact

  • Précision : ±0,05% de la plage de mesure (±0,1% au-delà de 500 mm)
  • Lecture : 0,01% de la plage de mesure pour la sortie digitale (0,02% au-delà de 500 mm)
  • Fréquence maximale de mesure : 9,4 kHz
  • Choix du semi-conducteur : laser rouge (660 nm), bleu ou UV (450 ou 405 nm)
  • Sortie digitale RS232 ou RS485
  • Sortie analogique :  4...20 mA ou 0...10 V
  • Poids seul : 40 g
  • Dimensions max : 45x30,5x17mm



BLET Measurement Group

Modèles de capteur à triangulation laser avec sortie RS232 / 4-20mA ; câble de 3 m et laser rouge 660 nm. Autres références sur demande.

Code article Zone morte X (mm) Plage de mesure L (mm)
CTLR4-C301023R 20 10
CTLR4-C302523R 20 25
CTLR4-CC05023R 30 50
CTLR4-CG10023R 50 100
CTLR4-CJ25023R 65 250
CTLR4-CN50023R 150 500

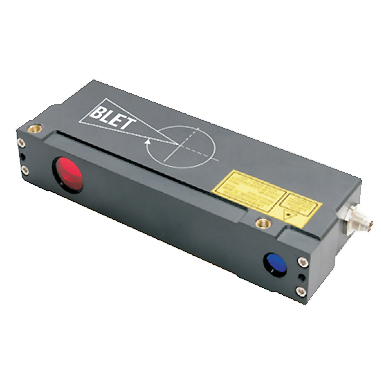

Capteur de triangulation laser Grande plage de mesure

  • Précision : ±0,05% de la plage de mesure (±0,1% au-delà de 1500 mm)
  • Lecture : 0,01% de la plage de mesure pour la sortie digitale (0,02% au-delà de 1500 mm)
  • Fréquence maximale de mesure : 9,4 kHz
  • Choix du semi-conducteur : laser rouge (660 nm), bleu ou UV (450 ou 405 nm)
  • Sortie digitale RS232 ou RS485 (option Ethernet ou CAN V2.0B)
  • Sortie analogique :  4...20 mA ou 0...10 V
  • Poids seul : 500 g
  • Dimensions max : 170x61x31mm
BLET Measurement Group

Modèles de capteur à triangulation laser avec sortie RS232 / 4-20mA ; câble de 3 m et laser rouge 660 nm. Autres références sur demande.

Code article Zone morte X (mm) Plage de mesure L (mm)
CTLR4-GR01023R 230 10
CTLR4-GU03023R 300 30
CTLR4-GV04023R 330 40
CTLR4-G010023R 500 100
CTLR4-GR25023R 230 250
CTLR4-GU50023R 300 500
CTLR4-G150023R 1000 500
CTLR4-GR60023R 230 600
CTLR4-GW10C23R 380 1000
CTLR4-G210C23R 1300 1000
CTLR4-GX15C23R 390 1500
CTLR4-GY20C23R 410 2000
CTLR4-GZ25C23R 420 2500

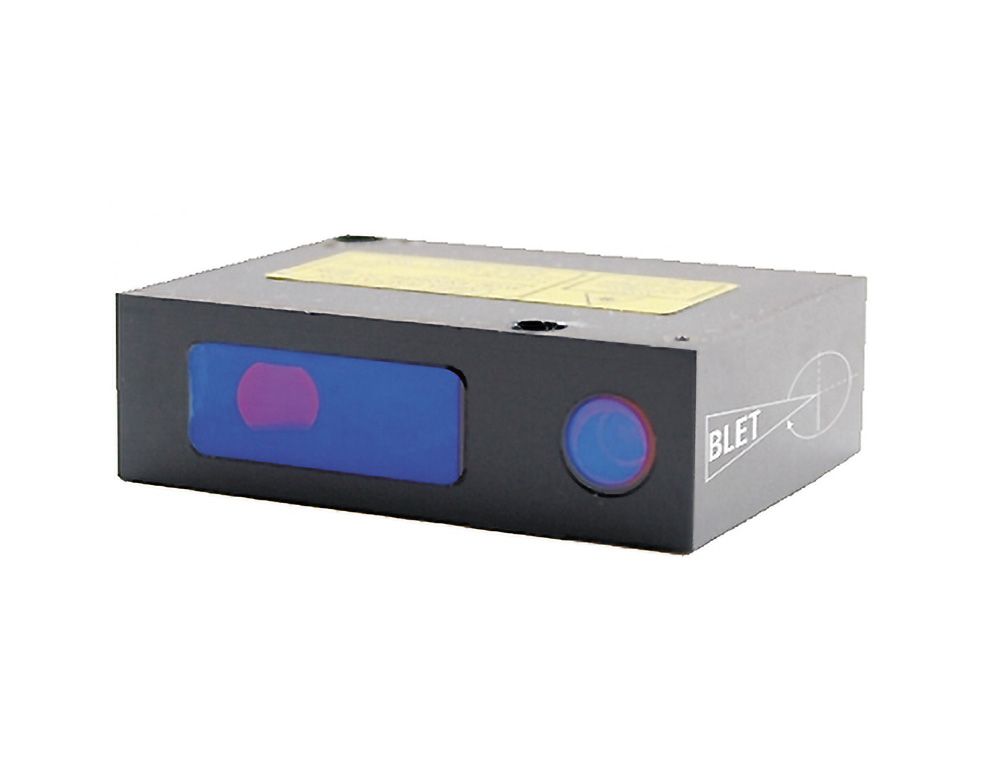

Capteur de triangulation laser Grande fréquence d'étalonnage

  • Précision : ±0,05% de la plage de mesure (±0,1% au-delà de 1500 mm)
  • Lecture : 0,01% de la plage de mesure pour la sortie digitale (0,02% au-delà de 1500 mm)
  • Fréquence maximale de mesure : 60/120/180 kHz en fonction de la plage de mesure
  • Choix du semi-conducteur : laser rouge (660 nm), bleu (405 nm)
  • Sortie digitale RS232 ou RS485 (option Ethernet)
  • Sortie analogique :  0...10 V
  • Poids seul : 110 g
  • Dimensions max : 63,7x65x20mm
BLET Measurement Group

Modèles de capteur à triangulation laser avec sortie RS232 / 0-10V ; câble de 3 m et laser rouge 660 nm. Autres références sur demande.

Code article Zone morte X (mm) Plage de mesure L (mm)
CTLR4-FA00233R 15 2
CTLR4-FA00533R 15 5
CTLR4-FA01033R 15 10
CTLR4-FB01033R 25 10
CTLR4-FI01033R 60 10
CTLR4-FA01533R 15 15
CTLR4-FC01533R 30 15
CTLR4-FJ01533R 65 15
CTLR4-FB02533R 25 25
CTLR4-FF02533R 45 25
CTLR4-FK02533R 80 25
CTLR4-FD03033R 35 30
CTLR4-FH03033R 55 30
CTLR4-FM03033R 95 30
CTLR4-FF05033R 45 50
CTLR4-FJ05033R 65 50
CTLR4-FN05033R 105 50
CTLR4-FI10033R 60 100
CTLR4-FL10033R 90 100
CTLR4-FP10033R 140 100
CTLR4-FK25033R 80 250
CTLR4-FO50033R 125 500
CTLR4-FQ75033R 145 750
