Description

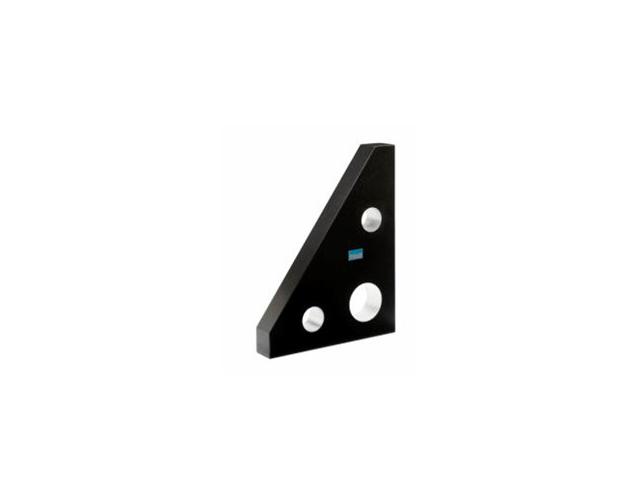

Adapté au contrôle de verticalité, à l'installation, à l'usinage, au positionnement et au marquage, l'équerre en granit est un outil qui se caractérise par une grande précision et une excellente stabilité.

Parfait pour contrôle et mesure d'angles à 90°
En granit noir
Dimensions variables

Equerres étalon 90° en granit icone PDF

(PDF 162Ko)

**Classe 00**
Références	Longueurs des branches (en mm)	Epaisseur (en mm)	Poids (en kg)	Précision planéité (en µm)	Précision angulaire (en µm)
EQUXX-G99205GT	200 x 150	50	3,5	2,5	2,5
EQUXX-G99320GT	300 x 200	50	5	2.5	2.5
EQUXX-G99405GT	400 x 250	50	8,5	2/2.5	2.5
EQUXX-G99530GT	500 x 300	50	15	2.5/2	3
EQUXX-G99604GT	600 x 400	70	28	2.5/2	3
EQUXX-G99860GT	800 x 600	90	69	3/2.5	3.5
EQUXX-G99M63GT	1000 x 630	100	120	4/3	6
EQUXX-G99M12GT	1200 x 800	150	230	4.5/4	7

**Classe 0**
Références	Longueurs des branches (en mm)	Epaisseur (en mm)	Poids (en kg)	Précision planéité (en µm)	Précision angulaire (en µm)
EQUXX-G09320GT	300 x 200	60	6	5	5
EQUXX-G09405GT	400 x 250	60	10	6/5	6
EQUXX-G09530GT	500 x 300	80	20	6/5	7
EQUXX-G09634GT	630 x 400	80	35	7/6	8
EQUXX-G09850GT	800 x 500	100	90	7	10
EQUXX-G09M63GT	1000 x 630	100	120	8/7	12
EQUXX-G09M12GT	1200 x 800	150	230	9/7	14

Equerre 90° en fonte

[ zoom ]

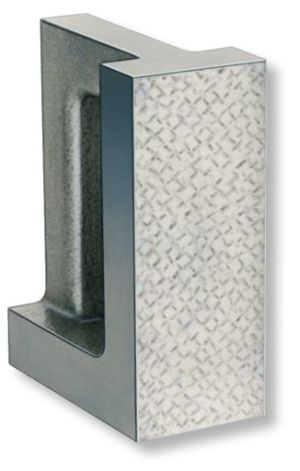

Cette équerre 90° en fonte spéciale dense à une forme rectangulaire et est disponible dans plusieurs dimensions en classe 0 et classe 1.

Planéité selon DIL 876
Précision angulaire selon DIN 875
Rugosité Classe 0: Ra 0,13µm
Rugosité Classe 1: Ra 0,4-1,6µm

Dimensions en mm	Poids
150 x 100 x 60	4 kg
200 x 150 x 80	7 kg
300 x 250 x 100	12 kg
450 x 300 x 150	40 kg
600 x 400 x 200	90 kg
