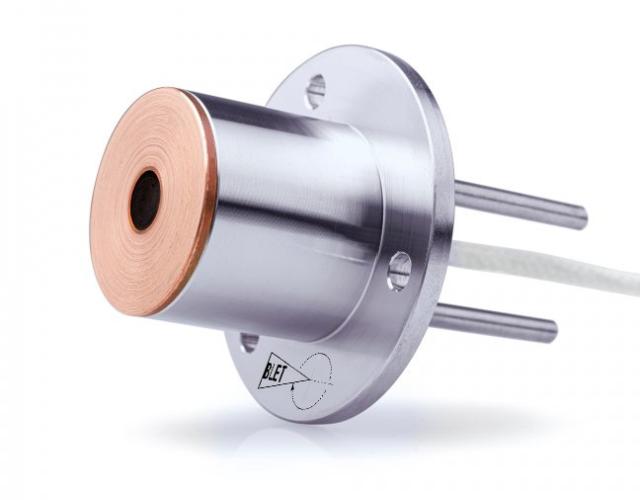

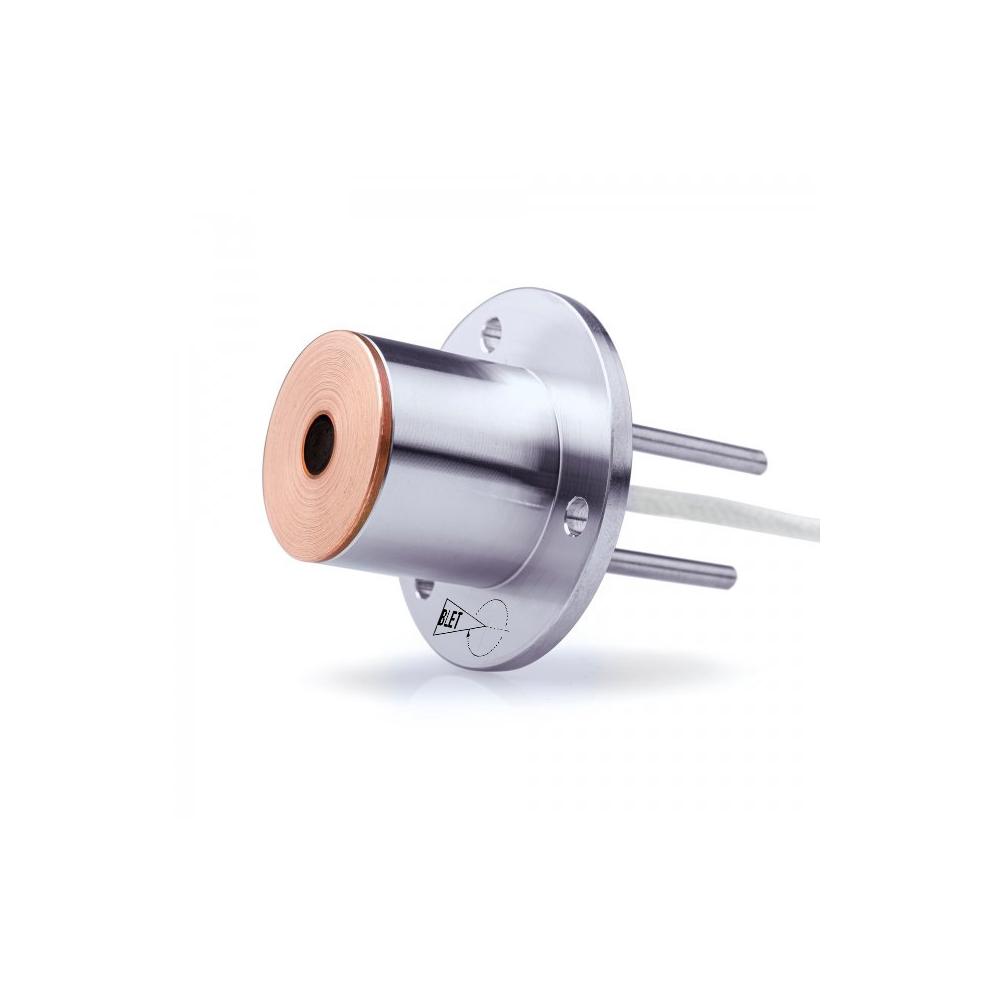

Le capteur de flux thermique à jauge Gardon mesure le flux de chaleur dans la plage de (250 à 1 000) x 10^3 W / m² . Equipé d'un noir absorbeur, les capteurs de flux thermique de ce type sont conçus pour la mesure dans un environnement dont le flux de chaleur est dominé par le rayonnement.

NetPilote création de site internet comité d'entreprise experts en sites dynamiques.

dimanche 18 avril 2021
Pour fermer, cliquez ici
Description

Description

Le capteur de flux thermique à jauge Gardon mesure le flux de chaleur dans la plage de (250 à 1 000) x 10^3 W / m² . Equipé d'un noir absorbeur, les capteurs de flux thermique de ce type sont conçus pour la mesure dans un environnement dont le flux de chaleur est dominé par le rayonnement.

Ce capteur de flux thermique à jauge Gardon, génère une sortie en tension proportionnelle à l'irradiance entrante.

Modèles

Réference Plage de mesure Longueur de câble
FLUH0-G025200 250 x 10³ W/m² 2 m
FLUH0-G0252S0 250 x 10³ W/m² 2 m
FLUH0-G05C200 500 x 10³ W/m² 2 m
FLUH0-G01M200 1000 x 10³ W/m² 2 m

Caractéristiques techniques

Un thermocouple de type K mesure le corps température. Le capteur est refroidi à l'eau, généralement fournie par l'eau du robinet. Il existe quatre versions de ce capteur ; chacun avec une plage de mesure nominale différente. Les plages d'irradiance sont (250, 500 et 1000) x 10^3 W/m². Le corps est équipé d'une bride pour un montage facile.

Un des modèles (avec plage de mesure 250 x 10^3 W/m²) peut être équipé d'une fenêtre en saphir pour mesurer uniquement le flux provenant du rayonnement et non celui de la convection.
