Comment utiliser un vitromètre pour épaisseur de vitrage ?

Comment utiliser un vitromètre pour épaisseur de vitrage ?
Mardi 28 janvier 2025

Vitromètre BLET

Comment mesurer l'épaisseur d'un vitrage au vitromètre ?

BLET Measurement Group spécialiste des instruments de métrologie, notamment les contrôleurs d'épaisseur, vous explique comment mesurer l'épaisseur de vitrage au vitromètre.

Achetez en ligne : Vitromètre VITA3-L

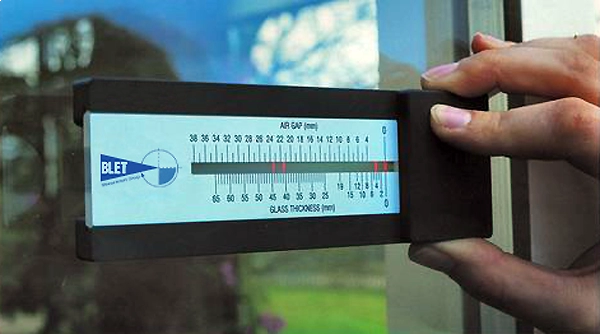

Un vitromètre est un appareil utilisé pour mesurer l'épaisseur du verre, principalement dans les fenêtres, les vitrages, et autres surfaces vitrées. Son utilisation est relativement simple et ne nécessite pas de compétences techniques avancées. Voici les étapes générales pour utiliser un vitromètre.

Positionnement du vitromètre

  • Placez le vitromètre contre la surface en verre. Assurez-vous que la face plane de l’appareil est bien en contact avec la vitre.
  • Il est important que l'appareil soit parfaitement à plat pour obtenir une lecture précise.

Alignement du dispositif

  • Certains vitromètres ont des marques de référence ou des lignes sur leur surface. Alignez ces marques avec la surface du verre pour faciliter la lecture.
  • Si le vitromètre est un modèle à réflexion, positionnez-le de manière à ce que vous puissiez voir la réflexion des lignes à travers le verre.

Lecture de l'épaisseur

  • Regardez les lignes ou les graduations sur le vitromètre à travers le verre.
  • Les vitromètres fonctionnent souvent sur un principe optique où la réflexion et la réfraction du verre permettent de mesurer son épaisseur.
  • Lisez directement l'épaisseur sur l'échelle de l’appareil.

Sur certains modèles numériques, l’appareil affiche automatiquement la mesure sans avoir à interpréter les graduations.

Mesure de double ou triple vitrage

Le vitromètre BLET permet de mesurer l'épaisseur de plaque de verre et les lames d'air dans n'importe quelle combinaison sur les unités transparentes à simple vitrage ou à plusieurs vitrages rapidement, facilement et d'un côté seulement.

Epaisseur de verre feuilleté, lame d'air jusqu'à triple vitrage

  • Si vous mesurez du double ou triple vitrage, veillez à bien repérer les réflexions successives des différentes couches de verre et d’air. Les vitromètres optiques affichent généralement des lignes ou des points pour chaque couche de vitrage.
  • Chaque réflexion correspond à une couche de verre, et la distance entre les réflexions vous permet de calculer l'épaisseur de chaque panneau.

Conseils d'utilisation du vitromètre

  • Nettoyez la surface du verre avant de mesurer pour éviter que des saletés ou des rayures n’altèrent la précision.
  • Si vous utilisez un modèle manuel, il peut être nécessaire d’expérimenter un peu pour vous habituer à lire correctement les réflexions ou les graduations.

La mesure de l'épaisseur d'une ou plusieurs vitre(s) ainsi que de la lame d'air qui les sépare se fait simplement avec une très grande rapidité. Vous identifiez rapidement l'épaisseur du verre pour plus de sécurité : verre feuilleté, lame d'air jusqu'à triple vitrage.





Avec le nouveau vitromètre BLET, mesurer l'épaisseur de vitrage est simple. Vous appuyez sur le bouton pour déclencher le laser et obtenir rapidement des mesures précises. Le vitromètre s’adapte facilement au multi-vitrage.

Le vitromètre mesure chaque vitre et la lame d’air qui les sépare précisément. L’angle du laser est à 45°.

Pour plus d’informations pour savoir comment mesurer l'épaisseur de vitrage au vitromètre, n’hésitez pas à télécharger la documentation suivante :
