Palpeur 3D Centro HAIMER

Pour fermer, cliquez ici
Descriptif

Descriptif

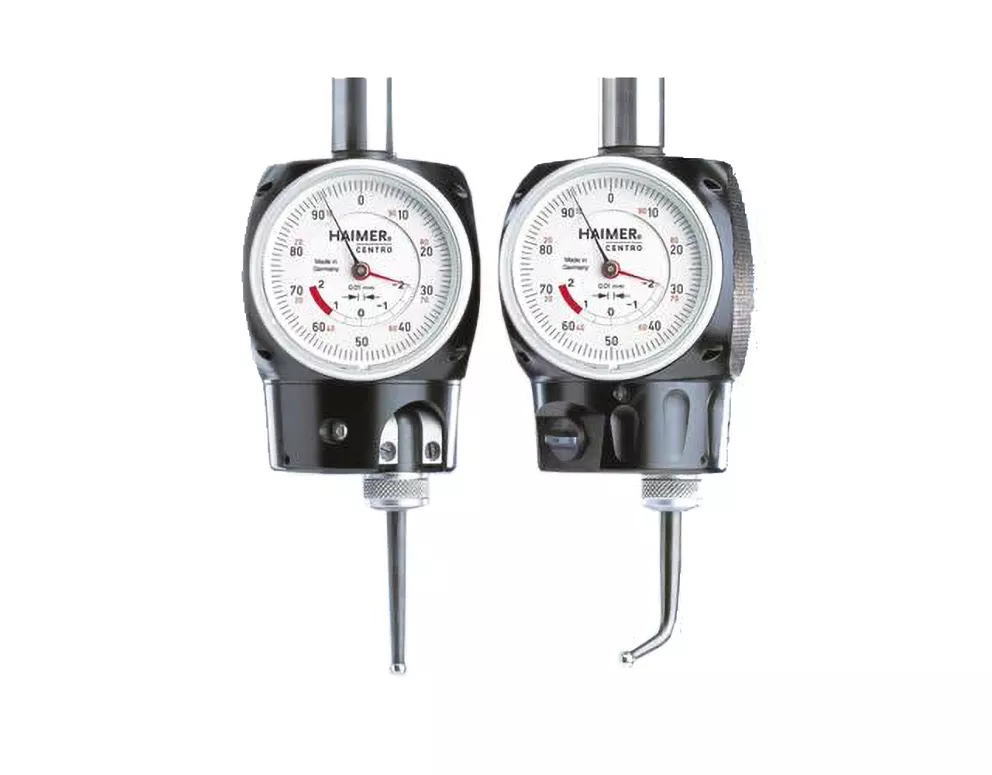

Le palpeur 3D Centro HAIMER est dédié au centrage rapide et précis des alésages et des arbres. Il est serré dans la broche de la machine et positionné vers l’axe recherché. La touche de palpage est mise en contact avec la surface de l’alésage ou de l’arbre. Lors de la rotation à faible vitesse, la touche de palpage transmet les écarts de positionnement aux aiguilles du comparateur. Le boîtier du Centro ne tourne pas avec la broche, le comparateur reste immobile et toujours dans le champ visuel de l’opérateur. Il détermine précisément l’axe recherché en faisant osciller les aiguilles pendant la rotation, tant que la broche et l’axe ne coïncident pas exactement. Le positionnement de la broche doit être corrigé jusqu’à ce que les aiguilles ne bougent plus. L’axe recherché est alors défini.

ACHETER EN LIGNE >> Palpeur 3D Centro HAIMER

  • Contrôle de planéité d'une surface par rapport à la broche
  • Pas de réglage nécessaire = compensation des erreurs de concentricité de la broche ou du serrage
  • Grand comparateur = lecture aisée
  • Touches interchangeables

Code article

Réf. BLET : 80.300.00

Caractéristiques techniques

Touche de palpage

Ø 5 mm

Queue de serrage

Ø 16 mm

Précision de centrage

0,003 mm

Nombre de tours maximum

150 1/min

Capacité mesure Ø intérieur (alésage)

Ø 3-125 mm

Capacité mesure Ø extérieur (arbre, touche courbée)

Ø 0-125 mm

Détails pour commande

Code article

Désignation article

80.300.00

Palpeur 3D Centro avec touche de palpage droite

80.301.00

Touche de palpage droite avec bille Ø 5 mm

80.302.00

Touche de palpage courbée avec bille Ø 5 mm

80.303.00

Touche de palpage droite avec bille Ø 2 mm
(pour petits alésages)

 BLET - PALPEUR 3D DEVIS 80.300.00  (PDF 260Ko)
 BLET - DEVIS TOUCHE 80.301.00  (PDF 259Ko)
 BLET - DEVIS TOUCHE 80.302.00  (PDF 259Ko)
 BLET - DEVIS TOUCHE 80.303.00  (PDF 260Ko)
