Micromètre STEINMEYER analogique à plateaux

Micromètre STEINMEYER analogique à plateaux

Le micromètre analogique de précision à plateaux STEINMEYER est utilisé en mécanique pour la vérification du pas des engrenages, le contrôle de denture ou la mesure d’épaisseur.

NetPilote création de site internet comité d'entreprise experts en sites dynamiques.

mardi 19 mars 2024
Pour fermer, cliquez ici
Description

Description

Le micromètre analogique de précision à plateaux STEINMEYER est utilisé en mécanique pour la vérification du pas des engrenages, le contrôle de denture ou la mesure d’épaisseur. Il est adapté aux surfaces planes extérieures, souples et dures. Ce palmer à plateaux extérieur est muni de deux touches en forme de disques. Lecture soit par vernier, complété ou non d’un comparateur à cadran, soit par interface numérique.

Le limiteur de couple ou rochet, intégré sur certains modèles, permet un serrage identique pour chaque mesure.

Code article

Réf. BLET : MIC07-A10

ACHETER EN LIGNE >> Micromètres analogiques d’extérieur STEINMEYER

Caractéristiques techniques

La régulation de la force du micromètre extérieur à plateau STEINMEYER est obtenue par cliquet.

Trois versions existent : à tambour gradué, à combiné tambour gradué / comparateur à cadran, à affichage digital.

  • Simple, fiable et robuste : structure métal solide
  • Affichage comparateur + tambour gradué : Ø19 ou 25mm
  • En digital : avec rétractation possible
  • Touche plateau
  • Plage de mesure de 0 à 500 mm
  • Disponible avec étrier tube acier sur demande
  • Fabrication spéciale sur demande

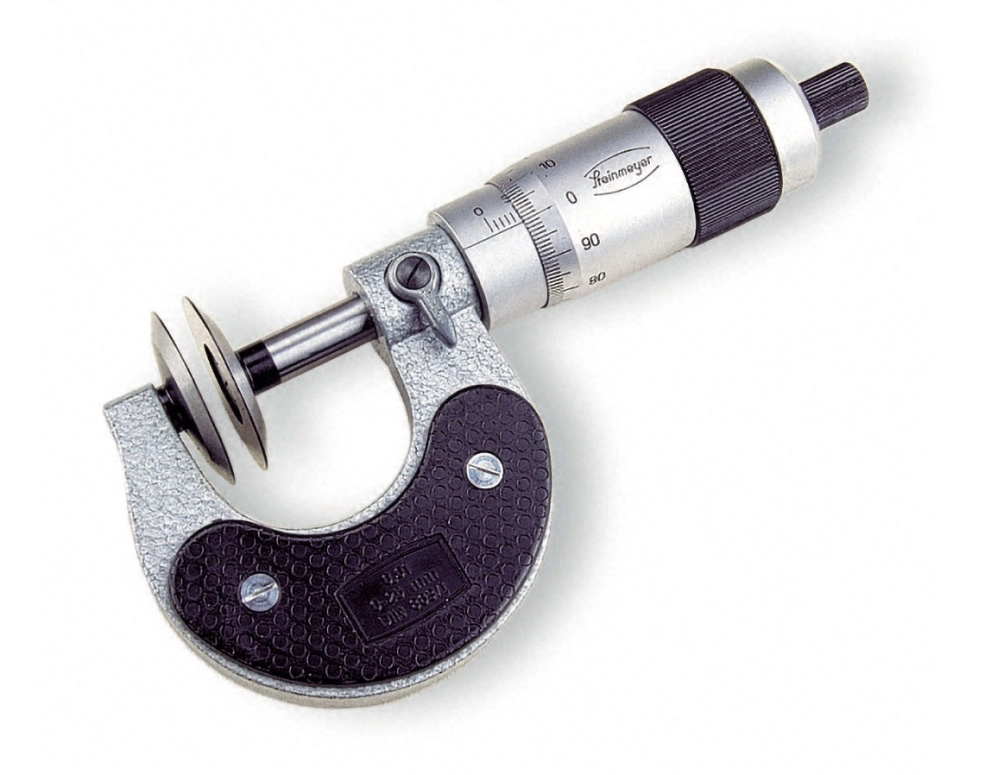

Micromètre mécanique pour vérification du pas des engrenages

Code article Plage de mesure en mm Lecture en mm Pas de la touche en mm
MIC07-A1001C00 0 - 25 0,01 1
MIC07-A1005C00 25 - 50 0,01 1
MIC07-A1007C00 50 - 75 0,01 1
MIC07-A1010C00 75 - 100 0,01 1
MIC07-A1023C00 100 - 125 0,01 1
MIC07-A1024C00 125 - 150 0,01 1
MIC07-A1040C00 150 - 175 0,01 1
MIC07-A1041C00 175 - 200 0,01 1
MIC07-A1042C00 200 - 225 0,01 1
MIC07-A1043C00 225 - 250 0,01 1
MIC07-A1044C00 250 - 275 0,01 1
MIC07-A1045C00 275 - 300 0,01 1
MIC07-A1046C00 300 - 325 0,01 1
MIC07-A1047C00 325 - 350 0,01 1
MIC07-A1048C00 350 - 375 0,01 1
MIC07-A1049C00 375 - 400 0,01 1
MIC07-A1001C05 0 - 25 0,01 1
MIC07-A1005C05 25 - 50 0,01 1
MIC07-A1007C05 50 - 75 0,01 0,5
MIC07-A1010C05 75 - 100 0,01 0,5
MIC07-A1023C05 100 - 125 0,01 0,5
MIC07-A1024C05 125 - 150 0,01 0,5
MIC07-A1040C05 150 - 175 0,01 0,5
MIC07-A1041C05 175 - 200 0,01 0,5
MIC07-A1042C05 200 - 225 0,01 0,5
MIC07-A1043C05 225 - 250 0,01 0,5
MIC07-A1044C05 250 - 275 0,01 0,5
MIC07-A1045C05 275 - 300 0,01 0,5
MIC07-A1046C05 300 - 325 0,01 0,5
MIC07-A1047C05 325 - 350 0,01 0,5
MIC07-A1048C05 350 - 375 0,01 0,5
MIC07-A1049C05 375 - 400 0,01 0,5
BLET Measurement Group

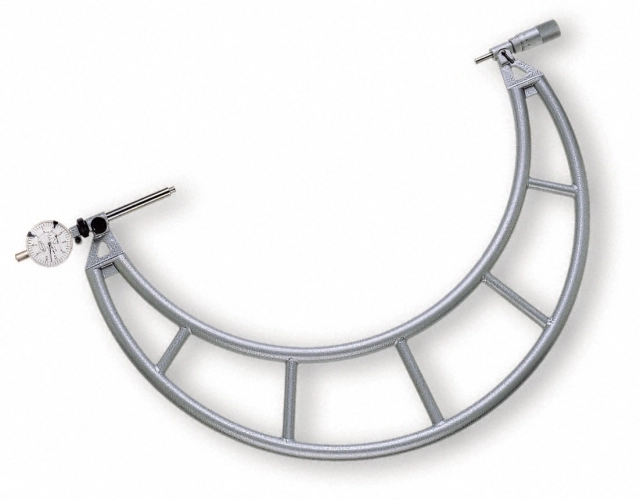

Micromètre à tambour et cadran pour vérification du pas des engrenages

Code article Plage de mesure en mm Lecture en mm Pas de la touche en mm
MIC07-C1060C01 0 - 100 0,01 1
MIC07-C1061C01 100 - 200 0,01 1
MIC07-C1062C01 200 - 300 0,01 1
MIC07-C1063C01 300 - 400 0,01 1
MIC07-C9064C01 400 - 500 0,01 1
BLET Measurement Group

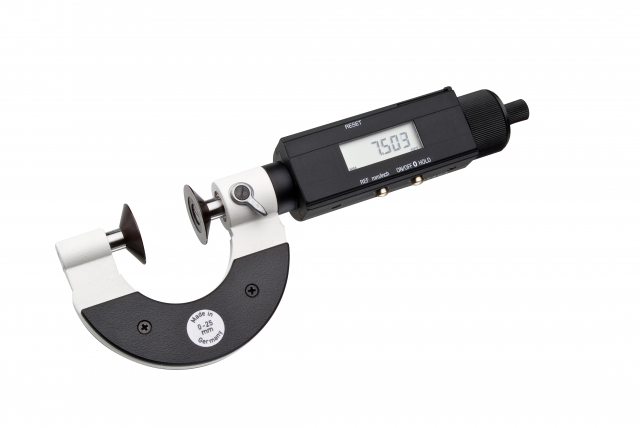

Micromètre digital avec ou sans rétractation pour vérification du pas des engrenages

Code article
micromètre
sans levier de rétractation
Code article
micromètre
avec levier de rétractation
Plage de mesure
en mm
Lecture
en mm
Pas de touche
en mm
Diamètre de disques
en mm
MIC07-D1001M0S MIC07-D1001M0R 0 - 25 0,001 1 25
MIC07-D1005M0S MIC07-D1005M0R 25 - 50 0,001 1 25
MIC07-D1007M0S MIC07-D1007M0R 50 - 75 0,001 1 25
MIC07-D1010M0S MIC07-D1010M0R 75 - 100 0,001 1 25
MIC07-D1023M0S MIC07-D1023M0R 100 - 125 0,001 1 30
MIC07-D1024M0S MIC07-D1024M0R 125 - 150 0,001 1 30
MIC07-D1040M0S MIC07-D1040M0R 150 - 175 0,001 1 30
MIC07-D1041M0S MIC07-D1041M0R 175 - 200 0,001 1 30
MIC07-D1042M0S MIC07-D1042M0R 200 - 225 0,001 1 30
MIC07-D1043M0S MIC07-D1043M0R 225- 250 0,001 1 30
BLET Measurement Group
