Micromètre Extérieur de Filetage

Description

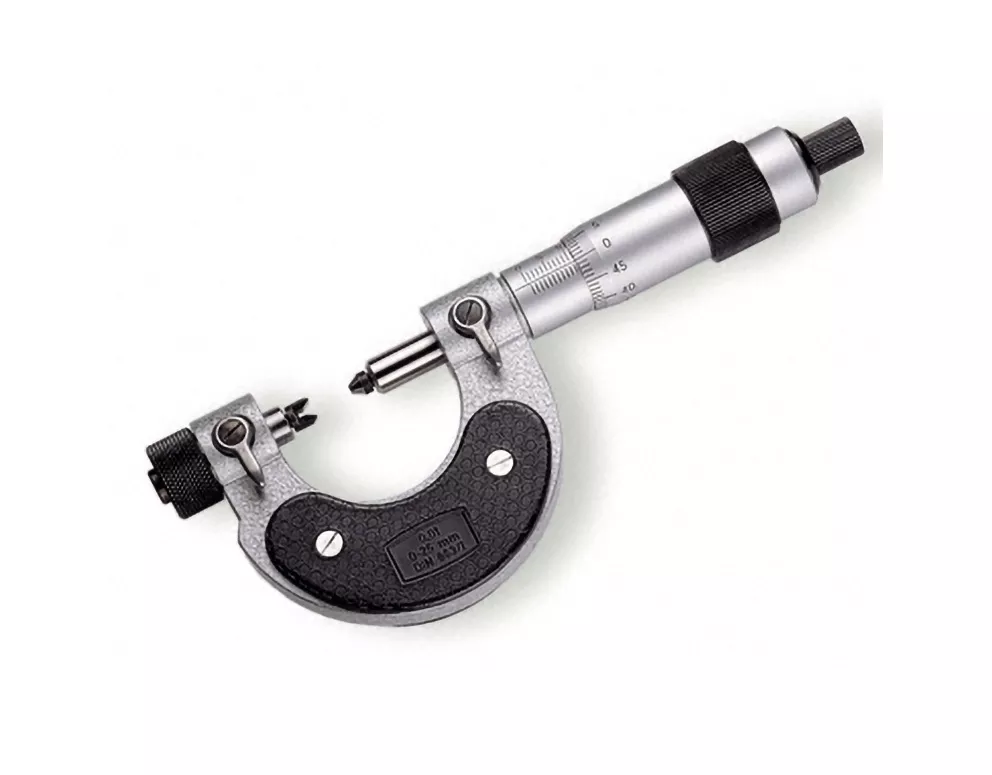

Le micromètre extérieur pour filetage STEINMEYER mesure avec précision les diamètres de flancs de filets ou les noyaux de filetage, grâce à deux embouts amovibles, mâle et femelle, normaux ou raccourcis (pour une mesure plus précise). Ils sont introduits d’une part dans la broche, et d’autre part dans l’enclume à alésage de fixation. Les embouts du palmer extérieur à filet STEINMEYER prennent appui sur une touche sphérique dure, et doivent tourner librement afin de pouvoir s’appliquer contre les filets, lors de contrôles.

Micromètre Steinmeyer touches de filetage icone PDF

(PDF 91Ko)

Code article

Réf. BLET : MIC07-A50

Caractéristiques techniques

Le limiteur de couple permet un serrage identique pour chaque mesure. La régulation de la force du micromètre à filet extérieur STEINMEYER est obtenue par cliquet, pour une mesure de force constante.

Simple, fiable et robuste : structure métal solide
Plage de mesure 0 à 400mm
Revêtement isolant
Embouts amovibles vendus séparément

Enclumes réduites sur demande
Fabrication spéciale sur demande
(jusqu’à 1000 mm)
Version digitale sur demande

Micromètre mécanique à touches interchangeables pour filetage

Avec étrier acier

Code article	Plage de mesure en mm	Lecture en mm	Pas de la touche en mm
MIC07-A5001C00	0 - 25	0,01	0,5
MIC07-A5005C00	25 - 50	0,01	0,5
MIC07-A5007C00	50 - 75	0,01	0,5
MIC07-A5010C00	75 - 100	0,01	0,5
MIC07-A5023C00	100 - 125	0,01	0,5
MIC07-A5024C00	125 - 150	0,01	0,5
MIC07-A5040C00	150 - 175	0,01	0,5
MIC07-A5041C00	175 - 200	0,01	0,5
MIC07-A5042C00	200 - 225	0,01	0,5

Avec étrier tube acier

Code article	Plage de mesure en mm	Lecture en mm	Pas de la touche en mm
MIC07-A5041CAE	175 - 200	0,01	0,5
MIC07-A5042CAE	200 - 225	0,01	0,5

Exécution avec comparateur à cadran, capacité d'ajustage 100 mm

Code article	Plage de mesure en mm	Lecture en mm	Pas de la touche en mm	Etrier
MIC07-A5061C05	100 - 200	0,01	1	Acier
MIC07-A5062C05	200 - 300	0,01	1	Acier
MIC07-A5063C05	300 - 400	0,01	1	Acier
MIC07-A5061C05	100 - 200	0,01	1	Tube acier
MIC07-A5062C05	200 - 300	0,01	1	Tube acier
MIC07-A5063C05	300 - 400	0,01	1	Tube acier

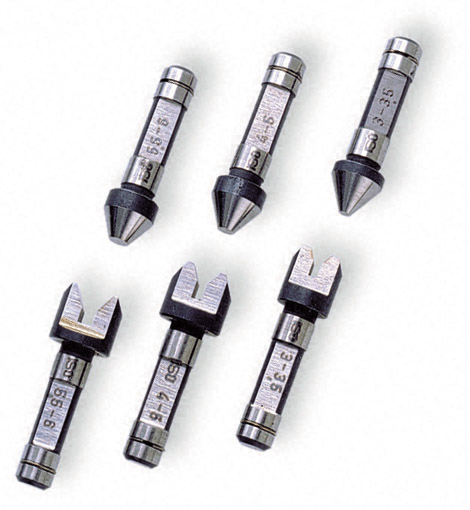

Touches pour filetage à angle 60°

Code article	Pas de la vis en mm
ACC07-F0000001	0,2
ACC07-F0000002	0,225
ACC07-F0000003	0,25
ACC07-F0000004	0,3
ACC07-F0000005	0,35
ACC07-F0000006	0,4
ACC07-F0000007	0,45
ACC07-F0000008	0,5
ACC07-F0000009	0,6
ACC07-F0000010	0,7
ACC07-F0000011	0,75
ACC07-F0000012	0,8
ACC07-F0000013	1
ACC07-F0000014	1,25
ACC07-F0000015	1,5
ACC07-F0000016	1,75
ACC07-F0000017	2
ACC07-F0000018	2,5
ACC07-F0000019	3
ACC07-F0000020	3,5
ACC07-F0000021	4
ACC07-F0000022	4,5
ACC07-F0000023	5
ACC07-F0000024	5,5
ACC07-F0000025	6

Touche pour filetage à angle 55°

Code article	Pas de la vis en mm
ACC07-F0000001	0,2
ACC07-F0000002	0,225
ACC07-F0000003	0,25
ACC07-F0000004	0,3
ACC07-F0000005	0,35
ACC07-F0000006	0,4
ACC07-F0000007	0,45
ACC07-F0000008	0,5
ACC07-F0000009	0,6
ACC07-F0000010	0,7
ACC07-F0000011	0,75
ACC07-F0000012	0,8
ACC07-F0000013	1
ACC07-F0000014	1,25
ACC07-F0000015	1,5
ACC07-F0000016	1,75
ACC07-F0000017	2
ACC07-F0000018	2,5
ACC07-F0000019	3
ACC07-F0000020	3,5
ACC07-F0000021	4
ACC07-F0000022	4,5
ACC07-F0000023	5
ACC07-F0000024	5,5
ACC07-F0000025	6
