Micromètre STEINMEYER pour engrenages

Micromètre STEINMEYER pour engrenages

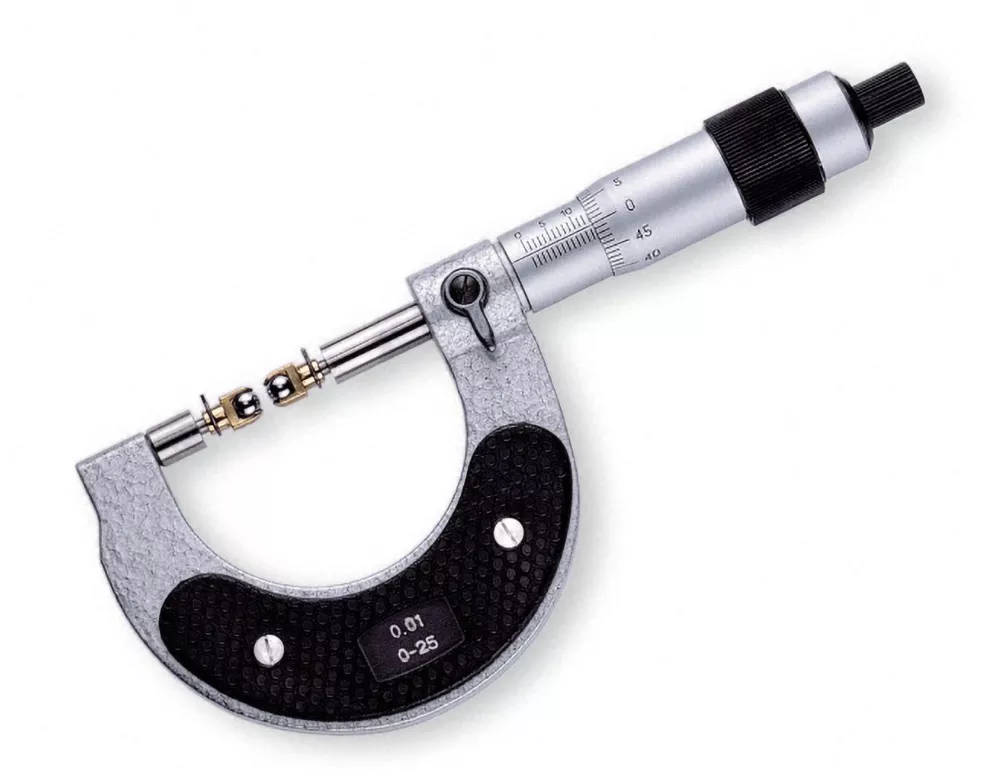

Le micromètre de précision à touches sphériques STEINMEYER est idéal pour la mesure d’engrenages, de cannelures extérieures, dentures extérieures, de surfaces incurvées ou courbes, de bagues et de paliers

NetPilote création de site internet comité d'entreprise experts en sites dynamiques.

mardi 19 mars 2024
Pour fermer, cliquez ici
Description

Description

Le micromètre de précision à touches sphériques STEINMEYER est idéal pour la mesure d’engrenages, de cannelures extérieures, dentures extérieures, de surfaces incurvées ou courbes, de bagues et de paliers. Ce palmer extérieur est livré sur demande avec deux touches en forme de sphères, de différents diamètres, afin de mesurer des endroits difficiles d’accès.
La version digitale à enclumes réduites est dédiée aux pièces profilées ou plus étroites, et se munit également de billes de mesure.

Code article

Réf. BLET : MIC07-A80

ACHETER EN LIGNE >> Micromètres à touches sphériques pour engrenages

Caractéristiques techniques

Le limiteur de couple permet un serrage identique pour chaque mesure. La régulation de la force est obtenue par cliquet, pour une mesure de force constante.

  • Simple, fiable et robuste : structure métal
  • Plage de mesure 0 à 500mm
  • Pas de la touche : 0,5 ou 1 mm suivant le modèle
  • Revêtement isolant
  • Touches sphériques de 3 ou 6,8 mm vendues séparément
  • Fabrication spéciale sur demande

Version digitale sur demande

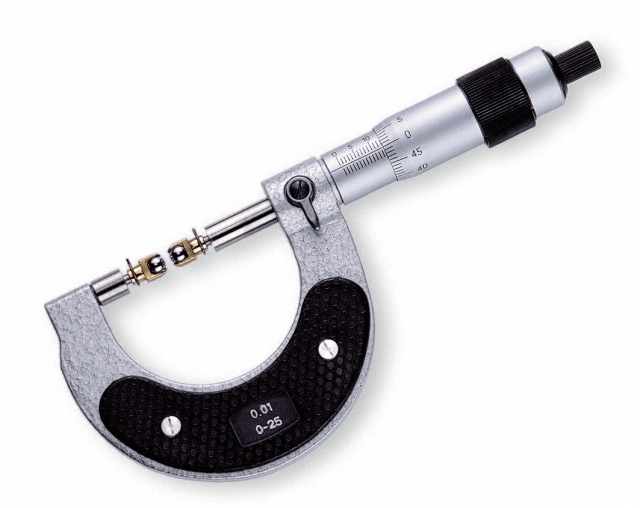

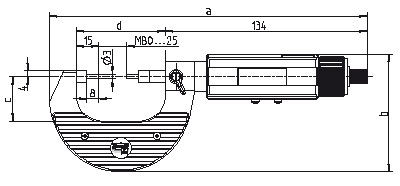

Micromètre mécanique à touche sphériques pour mesure de cannelures

Avec étrier acier
Code article Plage de mesure
en mm
Diamètre de la touche
en mm
Lecture
en mm
Pas de la touche
en mm
MIC07-A8001CS3 0 - 25 3 0,01 0,5
MIC07-A8005CS3 25 - 50 3 0,01 0,5
MIC07-A8007CS3 50 - 75 3 0,01 0,5
MIC07-A8010CS3 75 - 100 3 0,01 0,5
MIC07-A8023CS3 100 - 125 3 0,01 0,5
MIC07-A8024CS3 125 - 150 3 0,01 0,5
MIC07-A8040CS3 150 - 175 3 0,01 0,5
MIC07-A8041CS3 175 - 200 3 0,01 0,5
MIC07-A8042CS3 200 - 225 3 0,01 0,5
MIC07-A8043CS3 225 - 250 3 0,01 0,5
MIC07-A8044CS3 250 - 275 3 0,01 0,5
MIC07-A8045CS3 275 - 300 3 0,01 0,5
MIC07-A8046CS3 300 - 325 3 0,01 0,5
MIC07-A8047CS3 325 - 350 3 0,01 0,5
MIC07-A8048CS3 350 - 375 3 0,01 0,5
MIC07-A8042CS6 200 - 225 6,8 0,01 0,5
MIC07-A8043CS6 225 - 250 6,8 0,01 0,5
MIC07-A8044CS6 250 - 275 6,8 0,01 0,5
MIC07-A8045CS6 275 - 300 6,8 0,01 0,5
MIC07-A8046CS6 300 - 325 6,8 0,01 0,5
MIC07-A8047CS6 325 - 350 6,8 0,01 0,5
MIC07-A8048CS6 350 - 375 6,8 0,01 0,5



Avec étrier tube acier
Code article Plage de mesure
en mm
Diamètre de la touche
en mm
Lecture
en mm
Pas de la touche
en mm
MIC07-A8049CAE 375 - 400 6,8 0,01 0,5
MIC07-A8050CAE 400 - 425 6,8 0,01 0,5
MIC07-A8051CAE 425 - 450 6,8 0,01 0,5
MIC07-A8053CAE 450 - 475 6,8 0,01 0,5
MIC07-A8052CAE 475 - 500 6,8 0,01 0,5
BLET Measurement Group

Micromètre digital à touches sphériques et enclumes réduites pour cannelures

Code article Plage de mesure
en mm
Diamètre des touches réduites
en mm
Lecture
en mm
Pas de la touche
en mm
MIC07-D8030M27 0 - 12 2x7 0,001 1
MIC07-D8001M28 0 - 25 2x8 0,001 1
MIC07-D8005M28 25 - 50 0,001 1
MIC07-D8001M38 0 - 25 3x8 0,001 1
MIC07-D8005M38 25 - 50 0,001 1
MIC07-D8001M31 0 - 25 3x10 0,001 1
MIC07-D8005M31 25 - 50 0,001 1
MIC07-D8001M41 0 - 25 4x10,5 0,001 1
MIC07-D8005M41 25 - 50 0,001 1
BLET Measurement Group

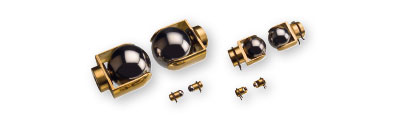

Touches sphériques / billes de mesure pour cannelures

Code article  Diamètre
en mm
Trou de fixation
en mm
Diamètre maxi.
pour angle 20°
Diamètre maxi.
pour angle 15°
ACC07-S0000001 3 3 2,952 3,035
ACC07-S0000002 3,5 3 3,321 3,414
ACC07-S0000003 3,75 3 3,69 3,793
ACC07-S0000004 4 3 4,059 4,172
ACC07-S0000005 4,5 3 4,428 4,552
ACC07-S0000006 5 3 4,797 4,931
ACC07-S0000007 5,25 3 5,166 5,31
ACC07-S0000008 5,5 3 5,535 5,69
ACC07-S0000009 6 3 5,904 6,069
ACC07-S0000010 7 6,8 6,642 6,828
ACC07-S0000011 7,5 6,8 7,38 7,586
ACC07-S0000012 9 6,8 8,856 9,104
ACC07-S0000013 10,5 6,8 10,333 10,621
ACC07-S0000014 12 6,8 11,809 12,138
ACC07-S0000015 13,5 6,8 13,285 13,655
ACC07-S0000016 15 6,8 14,761 15,173
BLET Measurement Group
