Micromètre ou calibre BLET STEINMEYER à levier de rétractation

Pour fermer, cliquez ici
Descriptif

Descriptif

BLET propose un micromètre extérieur STEINMEYER à levier de rétractation, à comparateur à cadran et tambour ou digital.

ACHETER EN LIGNE >> Micromètre extérieur à levier de rétraction

Grâce à un levier de rétractation, la mesure et la vérification sont possibles, aussi bien de distance, d’épaisseur, que de longueur. La mise au point de ces instruments de mesure s’effectue à l’aide de cale-étalon. La gamme de poignées de mesure extérieures STEINMEYER couvre une plage de mesure de 0 à 300 mm.
Ces micromètres STEINMEYER réglables peuvent être utilisés aussi bien pour la mesure de séries de pièces symétriques à rotation comme des arbres, des axes, des boulons etc., que pour des pas d’engrenage ou encore pour le filetage.

Réf. BLET : MIC07-C0001C0

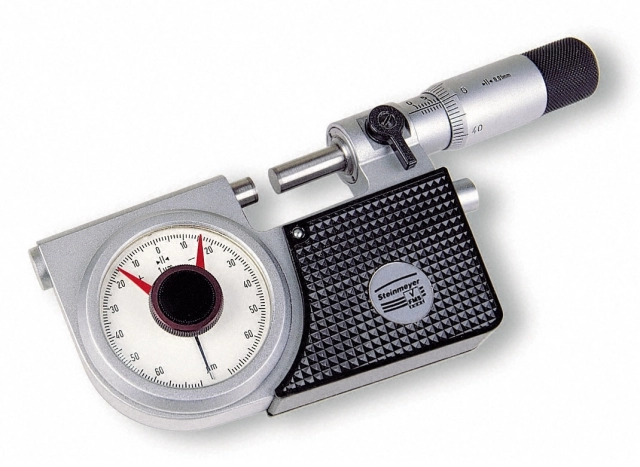

Micromètre extérieur à levier de rétractation et course libre

[ zoom ]

Il permet deux types de mesure :
La mesure directe : Lecture du résultat au tambour gradué et à l’échelle du levier sensitif.
La mesure indirecte : Lecture du résultat uniquement sur l’échelle du levier de rétractation.
La course libre permet la mise en place facile des pièces à vérifier. L’utilisation de piges est possible.

Code article

Plage de mesure en mm

Graduation du comparateur en µm

Pas de la touche en mm

MIC07-C0001C00

0-25

1

0,5

MIC07-C0005C00

25-50

1

0,5

MIC07-C0001C05

0-25

2

0,5

MIC07-C0005C05

25-50

2

0,5

MIC07-C0007C05

50-75

2

0,5

MIC07-C0010C05

75-100

2

0,5

MIC07-C0023C05

100-125

2

0,5

MIC07-C0024C05

125-150

2

0,5

MIC07-C0040C05

150-175

2

0,5

MIC07-C0041C05

175-200

2

0,5

MIC07-C0042C05

200-225

2

0,5

MIC07-C0043C05

225-250

2

0,5

MIC07-C0044C05

250-275

2

0,5

MIC07-C0045C05

275-300

2

0,5

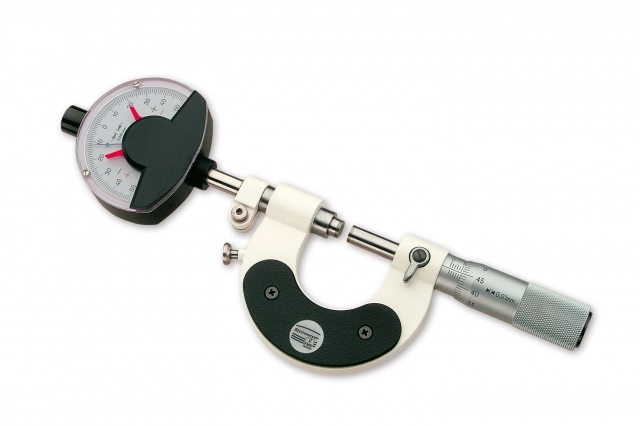

Micromètre extérieur avec comparateur à cadran sans projection d'ombre

[ zoom ]

Il est muni d’un étrier isolant jusqu’à 200mm. Il offre une grande stabilité grâce au guidage de la broche. Il est agrémenté d’un levier à rétractation pour un contrôle plus rapide que les micromètres standards.
La rétractation de la touche mobile est possible de 1,8 mm, et la mesure de la force est constante. Le comparateur est interchangeable.

Code article

Plage de mesure en mm

Course libre en mm

Pas de la touche en mm

MIC07-C0001CSP

0-25

1,8

0,5

MIC07-C0005CSP

25-50

1,8

0,5

MIC07-C0007CSP

50-75

1,8

0,5

MIC07-C0010CSP

75-100

1,8

0,5

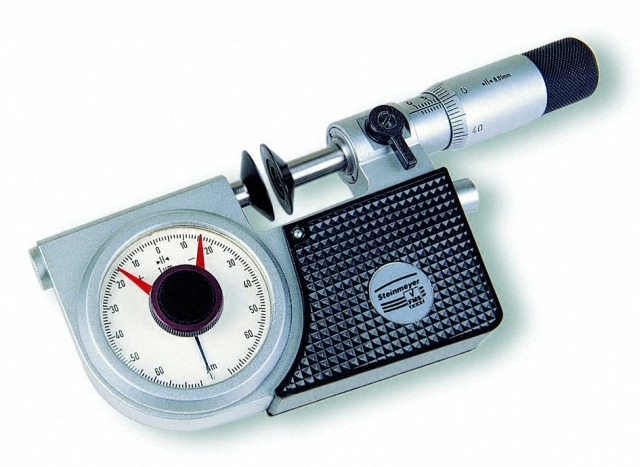

Micromètre extérieur à levier de rétractation pour mesure du pas d'engrenage

[ zoom ]
Il permet également de mesurer des épaisseurs, particulièrement de tôles et de plaques. Il opère plus rapidement que les micromètres standard car la mesure est indépendante du doigté de l’utilisateur. Il est muni de plaque incassable pour une isolation thermique.

Code article

Plage de mesure en mm

Graduation en µm

Pas de la touche en mm

MIC07-C0031CDI

0-20

2

0,5

MIC07-C0032CDI

20-45

2

0,5

MIC07-C0033CDI

45-70

2

0,5

MIC07-C0034CDI

70-95

2

0,5

MIC07-C0035CDI

95-120

2

0,5

MIC07-C0036CDI

120-145

2

0,5

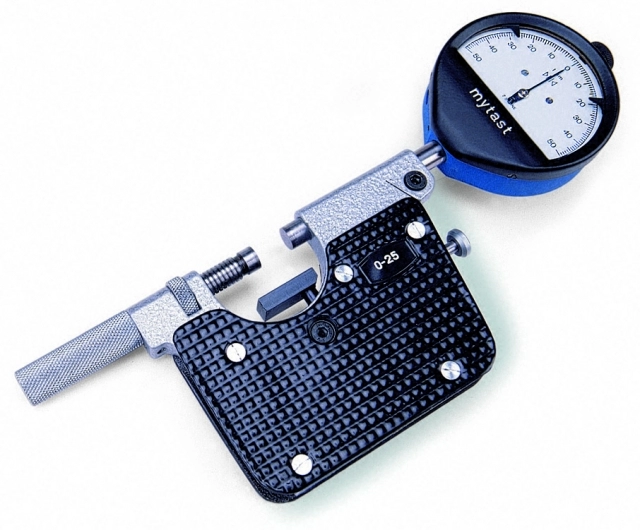

Calibre à comparateur et levier de rétractation pour arbres et pièces cylindriques

[ zoom ]

Ce calibre à mâchoire sert en fabrication et en contrôle pour la mesure de longueur et d’épaisseur d’arbres et de pièces cylindriques. Cette forme de micromètre peut être équipé d’un micro-indicateur au 1/100mm ou au 1/1000mm, ou d’un comparateur à cadran. Il peut également être utilisé avec un palpeur électronique. Grâce à ses touches et à la pression de mesure, il est positionné automatiquement perpendiculaire à l’axe à vérifier. L’étrier est de faible épaisseur.

Code article

Plage de mesure en mm

Touche

Diamètre touche en mm

MIC07-C0001C0R

0-25

Plate

8

MIC07-C0005C0R

25-50

Plate

8

MIC07-C0027C0R

50-100

Plate

15

MIC07-C0012C0R

100-150

Plate

15

MIC07-C0028C0R

150-200

Plate

15

MIC07-C0062C0R

200-300

Plate

25

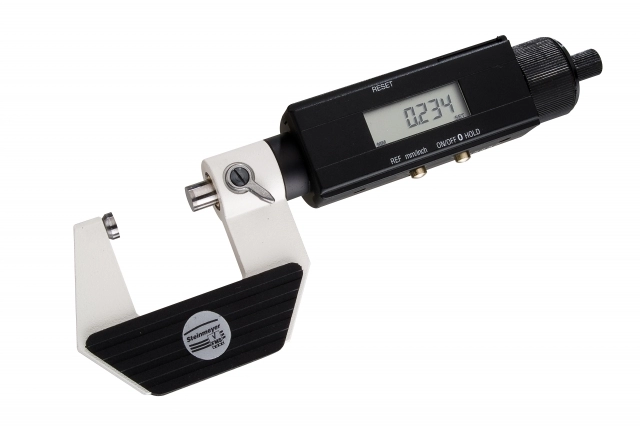

Micromètre extérieur digital à levier de rétractation

[ zoom ]

Le micromètre extérieur digital STEINMEYER est muni d’un levier de rétractation, permettant aussi bien la mesure que le contrôle, de toute dimension. Une version antimagnétique existe, et une fonction de transmission de données est disponible en option.

Code article

Plage de mesure en mm

Pas de la touche en mm

MIC07-D0001M0R

0-25

1

MIC07-D0005M0R

25-50

1

MIC07-D0007M0R

50-75

1

MIC07-D0010M0R

75-100

1

MIC07-D0023M0R

100-125

1

MIC07-D0024M0R

125-150

1

MIC07-D0040M0R

150-175

1

MIC07-D0041M0R

175-200

1

MIC07-D0042M0R

200-225

1

MIC07-D0043M0R

225-250

1

MIC07-D0044M0R

250-275

1

MIC07-D0045M0R

275-300

1

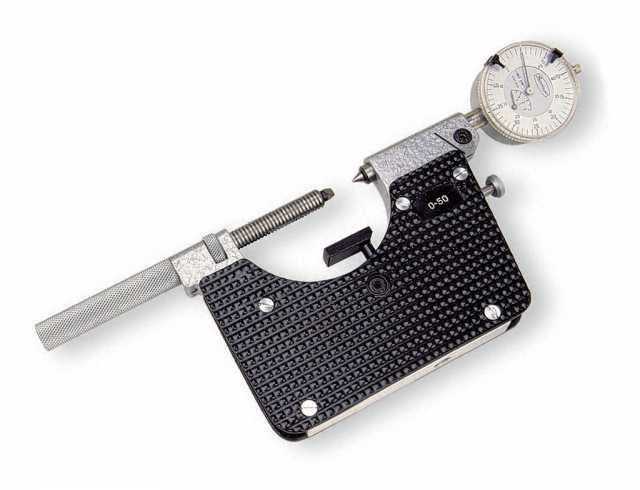

Calibre à comparateur et levier de rétractation pour filetage

[ zoom ]

Ce micromètre permet une mesure de filetage plus rapide que les micromètres standards, car les mesures sont indépendantes du doigté de l’opérateur. Un embout couteau et un embout femelle sont nécessaires. Des embouts avec touches planes peuvent également être montés, pour la mesure de diamètres extérieurs. Ce calibre à mâchoire peut être agrémenté d’un indicateur ou d’un comparateur, devant être munis de touches sphériques.

Code article

Plage de mesure en mm

MIC07-C5026C0R

0-50

MIC07-C5027C0R

50-100

MIC07-C5012C0R

100-150

MIC07-C5028C0R

150-200

Découvrez la gamme Micromètres d'extérieur
