Passamètre STEINMEYER - Métrologie

Pour fermer, cliquez ici
Description

Description

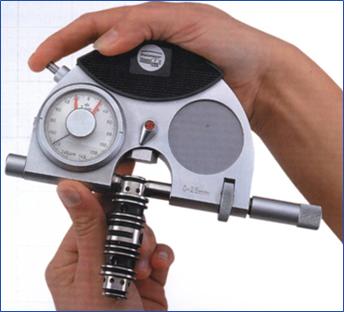

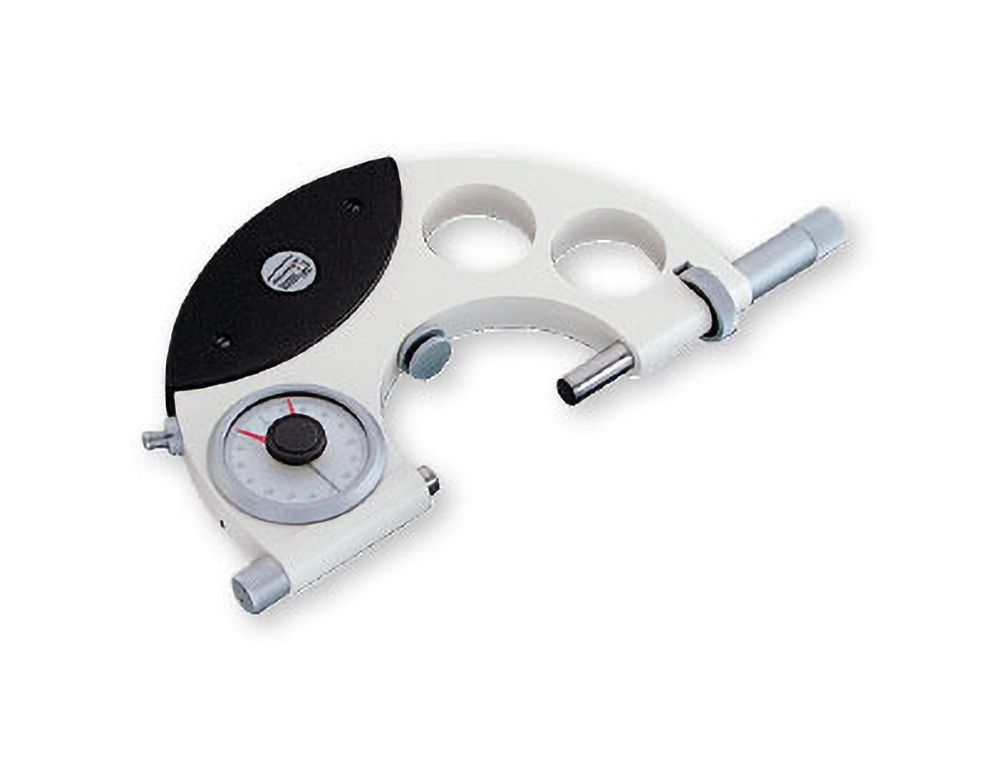

Idéal pour la mesure de pièces sans démontage, directement sur machine ou machine-outil. Le passamètre STEINMEYER s’utilise à la fois comme un calibre à côtes variables pour les mesures en série de composants à symétrie de rotation et pour toute mesure dimensionnelle : épaisseur ou longueur. Le contrôle de ce passamètre se fait simplement à l’aide de cale-étalon.

Code article

Réf. BLET : PAS07-00002502

Caractéristiques techniques

  • Simple, fiable et robuste (structure métal solide),
  • Grip d’isolation thermique et ergonomique,
  • Blocage par tambour,
  • Affichage par comparateur : bonne lisibilité,
  • Indicateur de tolérance / indicateur de précision,
  • Marques de tolérance réglables,
  • Force de mesure constante,
  • Plage de mesure de 0 à 200 mm,
  • Traitement contre les projections,
  • Rétraction de la touche par bouton,
  • Fabrication spéciale sur demande.
BLET

Applications du passamètre STEINMEYER

  • Utilisation directe sur machine ou machine-outil ;
  • Mesure en série de pièces symétriques à rotation tels qu’arbres, axes, boulons etc. (présélection de valeurs possible) ;
  • Vérification et mesure d’épaisseur ;
  • Mesure de côtes ;
  • Utilisation pour la fabrication ou le contrôle.

Références

La gamme de poignées de mesure couvre une plage de 0 à 200 mm.

Code article Plage de mesure
en mm
Résolution
en µm
Poids
en kg
PAS07-00002502 0-25 2 0,8
PAS07-02505002 25-50 2 1,0
PAS07-05007502 50-75 2 1,2
PAS07-07510002 75-100 2 1,3
PAS07-10012502 100-125 2 1,6
PAS07-12515002 125-150 2 1,7
PAS07-15017502 150-175 2 1,8
PAS07-17520002 175-200 2 1,9
PAS07-00002501 0-25 1 0,8
PAS07-02505001 25-50 1 1,0
PAS07-05007501 50-75 1 1,2
PAS07-07510001 75-100 1 1,3
