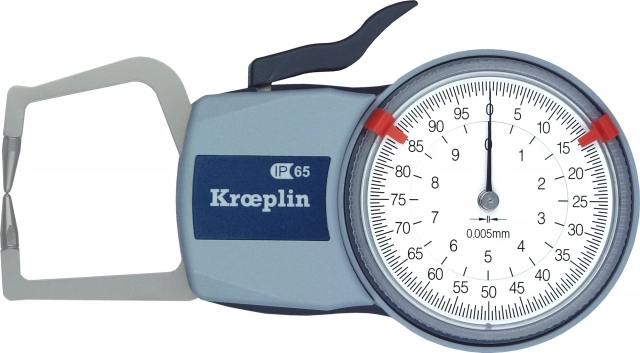

Mesureur d'épaisseur extérieur KROEPLIN

Description

Les contrôleurs d’épaisseurs KROEPLIN (Pinces KROEPLIN) permettent la mesure analogique ou digitale de différentes plages de mesure allant de 0 à 200 mm de diverses surfaces et matières, grâce à une variété de formes et tailles de touches mobiles ou fixes telles que sphère, hémisphère, couteau,ou disque, et à des possibilités de grandes profondeurs de bras.

Palpeur extérieur KROEPLIN BLET icone PDF

(PDF 147Ko)

Code article

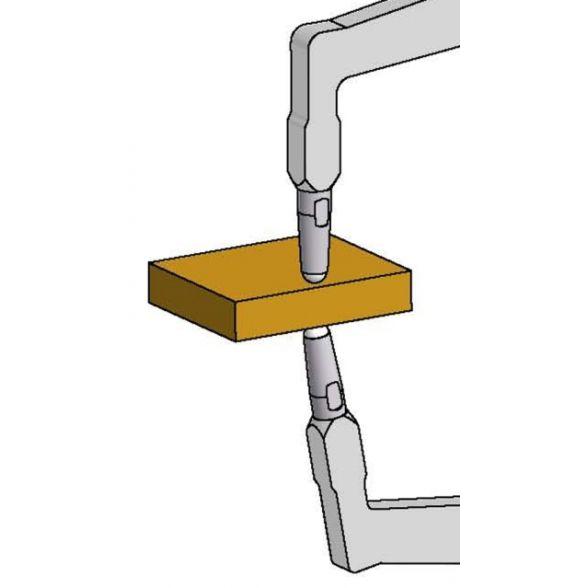

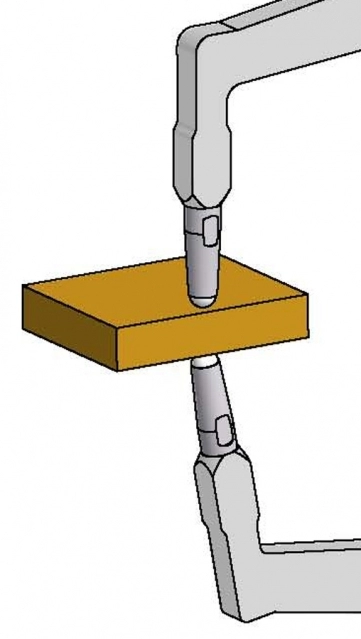

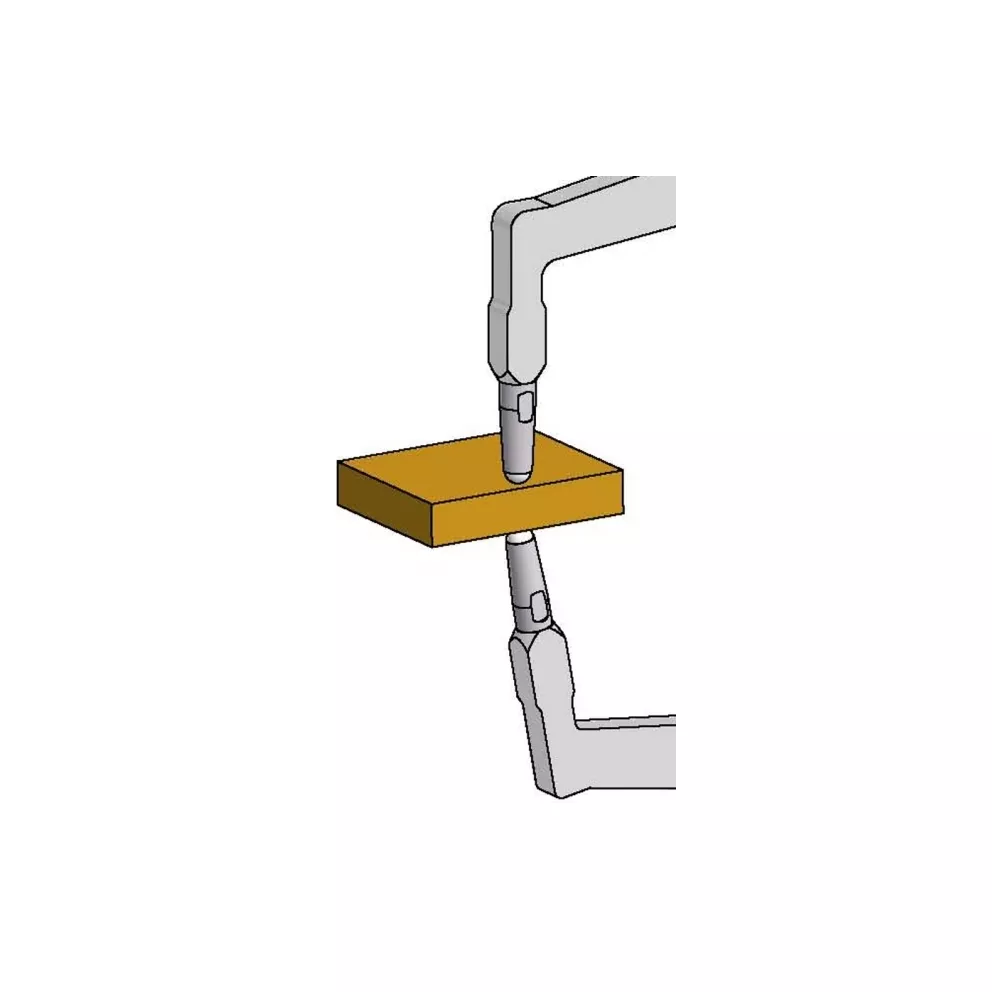

Touche sphérique "S" spécial Extérieur

Caractéristiques techniques

Mesures rapides et fiables,
Bonne ergonomie,
Grande ouverture,
Affichage digital ou mécanique,
Plage allant de 0 à 200 mm,
Profondeur de bras de 35 à 725 mm,

Programme de mesure absolue et relative,
Sortie RS232 et Digimatic (Mitutoyo) en option,
Choix des touches : sphère, hémi-sphère, aiguille, couteau,
Accessoires sur demande,
Prestations de services associées : Formation, étalonnage, SAV

Caractéristiques techniques des mesureurs extérieurs mécaniques

[ zoom ]

Réf. BLET : PAL15-AE007-00

Réf. Article	Plage de mesure (mm)	Résolution (mm)	Profondeur de mesurage (mm)	Forme et diamètre des touches (mm)	Ancienne référence
PAL15-AE005	0 – 10	0,005	35	Sphères Ø 1,5	-
PAL15-AE007	0 – 10	0,005	35	Couteaux R 0,4	-
PAL15-AE030	0 - 10	0,1	39	Couteau R 0,5 / disque Ø 2,9	POCO2F
PAL15-AE059	0 - 10	0,1	39,3	Sphères Ø 2	POCO2K
PAL15-AE060	0 - 10	0,1	39	Sphère Ø 2 / Couteau R 0,5	POCO2R
PAL15-AE061	0 - 10	0,1	39,3	Aiguilles Ø 0,75	POCO2N
PAL15-AE008	0 – 20	0,01	85	Sphères Ø 1,5	-
PAL15-AE010	0 – 20	0,01	85	Couteaux R 0,4	-
PAL15-AE033	0 – 50	0,05	167	Sphères Ø 3	PAL15-AE011
PAL15-AE034	0 – 50	0,05	167	Couteaux R 0,75	PAL15-AE013
PAL15-AE036	0 – 50	0,05	167	Sphères Ø 5 (tige supérieure longue 72.6mm)	PAL15-AE012
PAL15-AE042	0 – 50	0,05	167	Sphères Ø 5 (tige inférieure longue 72.6mm)	PAL15-AE023
PAL15-AE040	0 – 100	0,1	382	Sphères Ø 5	PAL15-AE016
PAL15-AE048	0 – 100	0,1	530	Sphères Ø 5 (espace intérieur bras à bras: 60,6mm)	PAL15-AE018
PAL15-AE049	0 – 100	0,1	530	Sphères Ø 5 (espace intérieur bras à bras: 30,3mm+124.7mm)	PAL15-AE029
PAL15-AE037	50 – 100	0,05	167	Sphères Ø 3	PAL15-AE021
PAL15-AE039	100 – 150	0,05	167	Sphères Ø 3	PAL15-AE027
PAL15-AE051	0 – 200	0,2	725	HM-Sphères SR 20	PAL15-AE020
PAL15-AE024**	0 – 50	0,075	173	Sphères Ø 2	-
PAL15-AE025*	0 – 50	0,075	173	Sphères Ø 2	-
PAL15-AE026**	0 – 50	0,075	173	Sphères Ø 2	-
PAL15-AE028***	50 – 100	0,075	173	Sphèrse Ø 2	-
PAL15-AE015*	0 – 50	0,15	230	Sphères Ø 5	-

* = N'existe plus, proposition de remplacement PAL15-AE036 ou AE042, ou nous consulter pour du spécial.

** = N'existe plus, proposition de remplacement PAL15-AE033, ou nous consulter pour du spécial.

*** = N'existe plus, proposition de remplacement PAL15-AE037, ou nous consulter pour du spécial.

Nouveau produit

Plan et devis - PAL15-AE005-CR icone PDF

(PDF 2449Ko)

Plan et devis - PAL15-AE007-CR icone PDF

(PDF 2424Ko)

Plan et devis - PAL15-AE030-CR icone PDF

(PDF 547Ko)

Plan et devis - PAL15-AE059-CR icone PDF

(PDF 956Ko)

Plan et devis - PAL15-AE060-CR icone PDF

(PDF 835Ko)

Plan et devis - PAL15-AE061-CR icone PDF

(PDF 734Ko)

Plan et devis - PAL15-AE008-CR icone PDF

(PDF 2739Ko)

Plan et devis - PAL15-AE010-CR icone PDF

(PDF 2776Ko)

Plan et devis - PAL15-AE033-CR icone PDF

(PDF 3183Ko)

Plan et devis - PAL15-AE034-CR icone PDF

(PDF 3723Ko)

Plan et devis - PAL15-AE036-CR icone PDF

(PDF 3874Ko)

Plan et devis - PAL15-AE042-CR icone PDF

(PDF 2928Ko)

Plan et devis - PAL15-AE040-CR icone PDF

(PDF 2393Ko)

Plan et devis - PAL15-AE048-CR icone PDF

(PDF 3265Ko)

Plan et devis - PAL15-AE049-CR icone PDF

(PDF 2889Ko)

Plan et devis - PAL15-AE037-CR icone PDF

(PDF 3641Ko)

Plan et devis - PAL15-AE039-CR icone PDF

(PDF 3075Ko)

Plan et devis - PAL15-AE051-CR icone PDF

(PDF 2783Ko)

Réf. Article	Plage de mesure (mm)	Résolution (mm)	Profondeur de mesurage (mm)	Forme et diamètre des touches (mm)	Ancienne référence
PAL15-DE001N	0 – 10	0,005	35	Sphères Ø 1,5	-
PAL15-DE003N	0 – 10	0,005	35	Couteaux R 0,4	-
PAL15-DE035	0 - 15	0,001	45	Sphères Ø 1,5	-
PAL15-DE036	0 - 15	0,001	45	Couteaux R 0,4
PAL15-DE004N	0 – 20	0,01	85	Sphères Ø 1,5	-
PAL15-DE006N	0 – 20	0,01	85	Couteaux R 0,4	-
PAL15-DE013N	0 – 30	0,02	116	Sphères Ø 3	PAL15-DE007 / DE010
PAL15-DE014N	0 – 30	0,02	116	Couteaux R 0,75	PAL15-DE008
PAL15-DE016N	0 – 50	0,02	167	Sphères Ø 3	PAL15-DE007 / DE010
PAL15-DE017N	0 – 50	0,02	167	Couteaux R 0,75	PAL15-DE008
PAL15-DE019N	0 – 50	0,02	167	Sphères Ø 5 (tige supérieure longue 72,6mm)	-
PAL15-DE020N	0 – 50	0,02	167	Sphères Ø 5 (tige inférieure longue 72,6mm)	-
PAL15-DE021N	50 – 100	0,02	167	Sphères Ø 3	-
PAL15-DE023N	0 – 100	0,05	382	Sphères Ø 5	-
PAL15-DE033	0 – 100	0,1	532	Sphères Ø 5 (espace intérieur bras à bras: 30,3mm+124.7mm)	-
PAL15-DE038	0 - 100	0,1	532	Sphèrse Ø 5 (espace intérieur bras à bras: 60,6mm)	-
PAL15-DE022N	100 – 150	0,02	167	Sphères Ø 3	-
PAL15-DE039	0 - 200	0,2	729	SR20	-

Nouveau produit

Palpeur PAL15-DE001N - Devis et Plan icone PDF

(PDF 2884Ko)

Palpeur PAL15-DE003N - Devis et Plan icone PDF

(PDF 2700Ko)

Palpeur PAL15-DE035 - Devis et Plan icone PDF

(PDF 2778Ko)

Palpeur PAL15-DE036 - Devis et Plan icone PDF

(PDF 2694Ko)

Palpeur PAL15-DE004N - Devis et Plan icone PDF

(PDF 2845Ko)

Palpeur PAL15-DE006N - Devis et Plan icone PDF

(PDF 2720Ko)

Palpeur PAL15-DE013N - Devis et Plan icone PDF

(PDF 2221Ko)

Palpeur PAL15-DE014N - Devis et Plan icone PDF

(PDF 2369Ko)

Palpeur PAL15-DE016N - Devis et Plan icone PDF

(PDF 2280Ko)

Palpeur PAL15-DE017N - Devis et Plan icone PDF

(PDF 2115Ko)

Palpeur PAL15-DE019N - Devis et Plan icone PDF

(PDF 2161Ko)

Palpeur PAL15-DE020N - Devis et Plan icone PDF

(PDF 2253Ko)

Palpeur PAL15-DE021N - Devis et Plan icone PDF

(PDF 2160Ko)

DEVIS PAL15-DE023N ET PLAN icone PDF

(PDF 2052Ko)

Palpeur PAL15-DE033 - Devis et Plan icone PDF

(PDF 3657Ko)

Palpeur PAL15-DE038 - Devis et Plan icone PDF

(PDF 3479Ko)

Palpeur PAL15-DE022N - Devis et Plan icone PDF

(PDF 2249Ko)

Palpeur PAL15-DE039 - Devis et Plan icone PDF

(PDF 3138Ko)

KROEPLIN est une marque déposée BLET.

Les anciennes références / références-usine sont D110 ; D110S ; POCO 2K ; D220S ; D220 ; POCO 2N ; POCO 2F ; OD2050 ; OD2050S ; OD2050B ; OD2050F80 ; OD2050F130 ; OD2050BF80 ; OD2050BF130 ; OD3050 ; OD20100 ; OD20150 ; OD20100F80 ; OD40100 ; OD60100 ; OD60100BJ ; OD80200 ; C110 ; C110S ; C220 ; C220S ; B440 ; B440S ; B660 ; D1R10 ; D1R10S ; D2R20 ; D2R20S ; OD2050R ; OD2050RS ; OD2050BR ; OD40100R ; POCO 2R ; C1R10 ; C1R10S ; C2R20 ; C2R20S ; B4R40 ; B4R40S ; B6R60 ; D110T ; D220T ; OD2050T ; OD20100T ; OD40100T ; OD60100T ; POCO 2T ; C110T ; C220T ; B440T ; B660T ; EOD0512R ; EOD1025 ; EOD2050 ; EOD20100 ; intertest ; pocotest ; oditest .
