Mesureur d'Epaisseur KROEPLIN

Description

Les contrôleurs d’épaisseur extérieur ergonomiques KROEPLIN (Pinces de contrôle d'épaisseur) permettent la mesure de différentes plages d'épaisseur, de diverses surfaces et matières, avec des possibilités de grandes profondeurs de bras.

Les palpeurs d’épaisseur KROEPLIN existent en version dédiée pour le contrôle analogique ou digital rapide d'épaisseurs telle que mousses, feuilles ou encore films (aluminium, PVC, etc…), avec une plage allant de 0 à 100 mm, grâce à des touches mobiles ou fixes de formes et de diamètres variés, et à des possibilités de grandes profondeurs de bras.

Code article

Ref : PAL15

Caractéristiques techniques

Mesures rapides et fiables
Bonne ergonomie
Grande ouverture
Affichage digital ou mécanique
Plage allant de 0 à 100 mm
Profondeur de bras de 35 à 530 mm
Programme de mesure absolue et relative
Sortie RS232 et Digimatic (Mitutoyo) en option

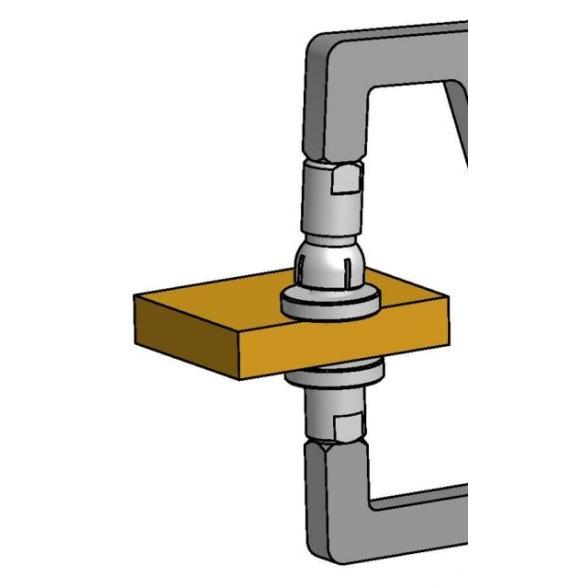

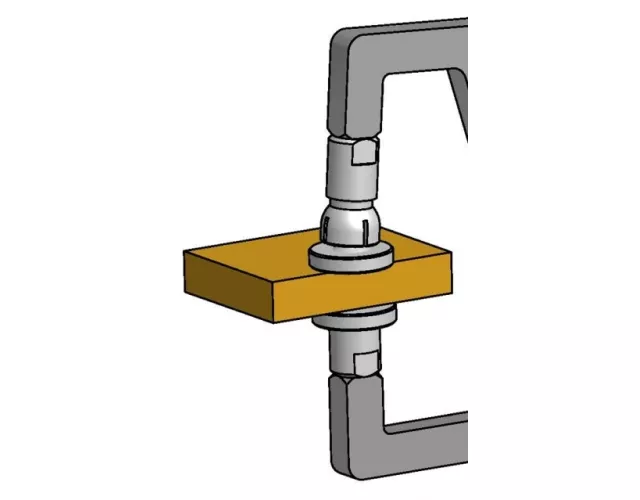

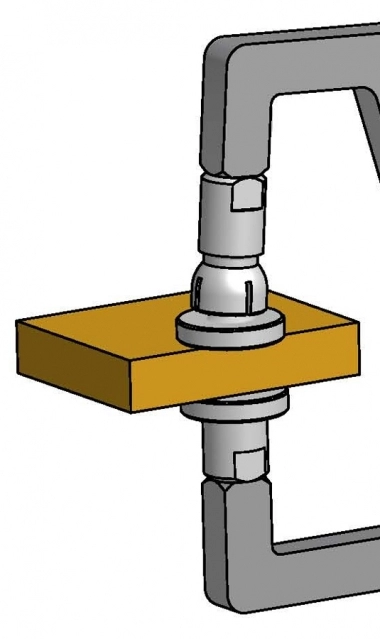

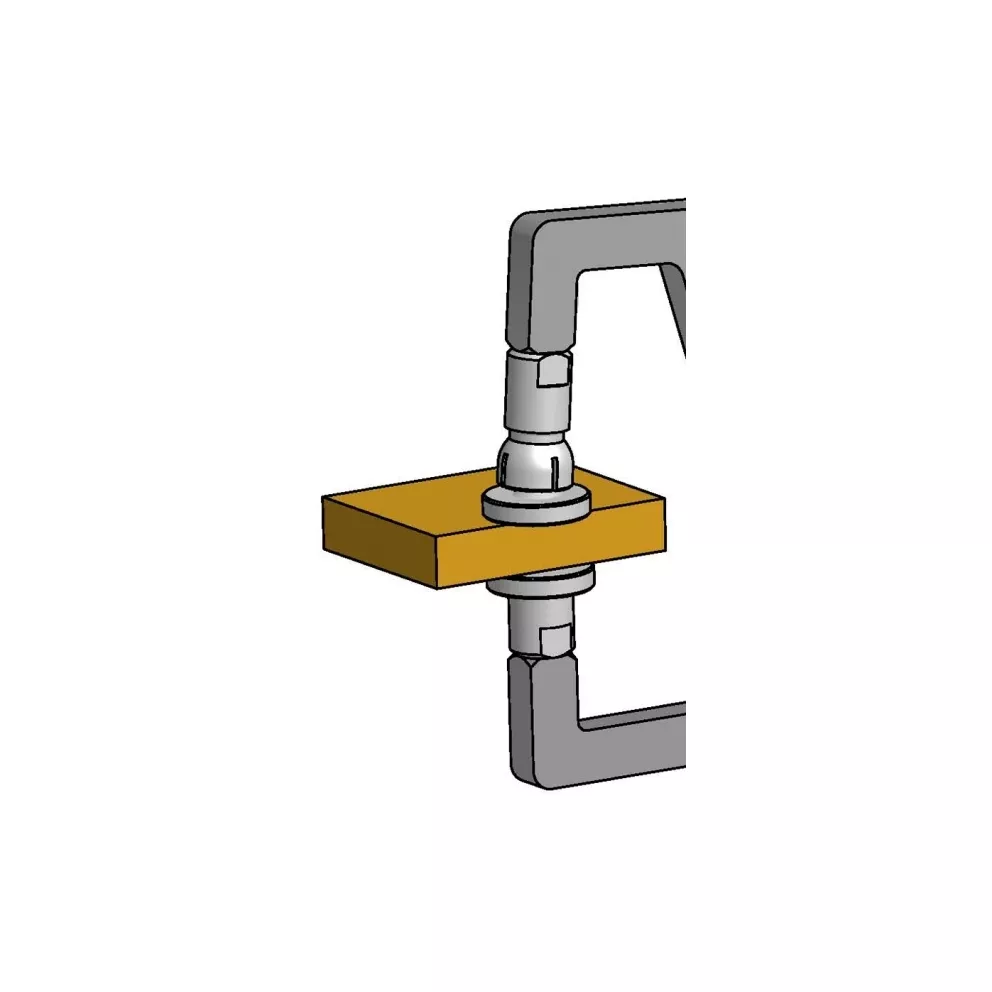

Touche : disque
Accessoires sur demande
Prestations de services associées : Formation, étalonnage, S.A.V.

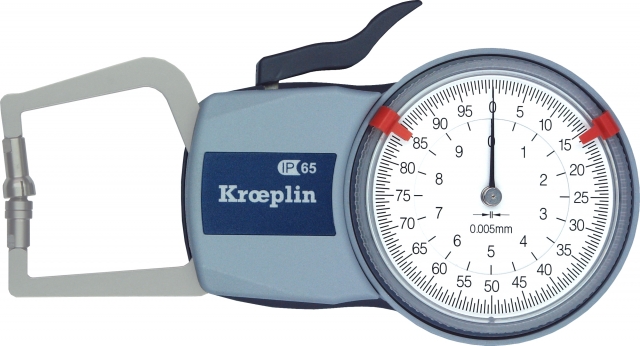

Caractéristiques techniques des palpeurs extérieur analogiques pour surfaces souples

Réf. BLET : PAL15-AE006-00

Réf. Article	Plage de mesure en mm	Résolution en mm	Profondeur de mesurage en mm	Forme et diamètre des touches en mm	Ancienne référence
PAL15-AE006	0 - 10	0,005	35	Disques Ø 6	-
PAL15-AE058	0 - 10	0,1	39	Disques Ø 10	POCO2T
PAL15-AE009	0 - 20	0,01	85	Disques Ø 10	-
PAL15-AE035	0 - 50	0,05	167	Disques Ø 50	PAL15-AE014
PAL15-AE041	0 - 100	0,1	382	Disques Ø 50	PAL15-AE017
PAL15-AE050	0 - 100	0,1	555	Disques Ø 50	PAL15-AE019
PAL15-AE057	50 - 100	0,05	167	Disques Ø 50
PAL15-AE022*	50 - 100	0,1	173	Disques Ø 50	-

* N'existe plus, proposition de remplacement PAL15-AT041, ou nous consulter pour du spécial.

Nouveau produit

DEVIS PAL15-AE006 ET PLAN icone PDF

(PDF 2407Ko)

DEVIS PAL15-AE009 ET PLAN icone PDF

(PDF 2754Ko)

DEVIS PAL15-AE035 ET PLAN icone PDF

(PDF 3423Ko)

DEVIS PAL15-AE041 ET PLAN icone PDF

(PDF 2380Ko)

DEVIS PAL15-AE050 ET PLAN icone PDF

(PDF 3174Ko)

Caractéristiques techniques des mesureurs extérieurs digitaux pour surfaces souples

Réf. BLET : PAL15-DE011-00

Réf. Article	Plage de mesure en mm	Résolution en mm	Profondeur de mesurage en mm	Forme et diamètre des touches en mm	Ancienne référence
PAL15-DE002N	0 -10	0,005	35	Disques Ø 6	-
PAL15-DE005N	0 -20	0,01	85	Disques Ø 10
PAL15-DE015N	0 - 30	0,02	150	Disques Ø 50	PAL15-DE009 / DE011
PAL15-DE018N	0 - 50	0,02	167	Disques Ø 50	PAL15-DE009 / DE011
PAL15-DE024N	50 - 100	0,01	167	Disques Ø 50
PAL15-DE025N	0 - 100	0,05	382	Disques Ø 50	-
PAL15-DE026	0 - 100	0,01	562	Disques Ø 50

DEVIS PAL15-DE002N ET PLAN icone PDF

(PDF 2696Ko)

DEVIS PAL15-DE005N ET PLAN icone PDF

(PDF 2958Ko)

Devis et plan - PAL15-DE015N icone PDF

(PDF 2149Ko)

DEVIS PAL15-DE018N ET PLAN icone PDF

(PDF 2266Ko)

PAL15-DE024N Devis et plan icone PDF

(PDF 879Ko)

Devis et plan - PAL15-DE025N icone PDF

(PDF 2119Ko)

Devis et plan - PAL15-DE026-CR icone PDF

(PDF 3336Ko)

KROEPLIN est une marque déposée BLET

Les anciennes références / références-usine sont D110 ; D110S ; POCO 2K ; D220S ; D220 ; POCO 2N ; POCO 2F ; OD2050 ; OD2050S ; OD2050B ; OD2050F80 ; OD2050F130 ; OD2050BF80 ; OD2050BF130 ; OD3050 ; OD20100 ; OD20150 ; OD20100F80 ; OD40100 ; OD60100 ; OD60100BJ ; OD80200 ; C110 ; C110S ; C220 ; C220S ; B440 ; B440S ; B660 ; D1R10 ; D1R10S ; D2R20 ; D2R20S ; OD2050R ; OD2050RS ; OD2050BR ; OD40100R ; POCO 2R ; C1R10 ; C1R10S ; C2R20 ; C2R20S ; B4R40 ; B4R40S ; B6R60 ; D110T ; D220T ; OD2050T ; OD20100T ; OD40100T ; OD60100T ; POCO 2T ; C110T ; C220T ; B440T ; B660T ; EOD0512R ; EOD1025 ; EOD2050 ; EOD20100 ; intertest ; pocotest ; oditest .
