Table de Contrôle ou Marbre de Métrologie

Réf. MAR10

Ces marbres  de contrôle offrent différentes précisions selon le modèle :

• Marbre de contrôle : classe 0, 1 et 3

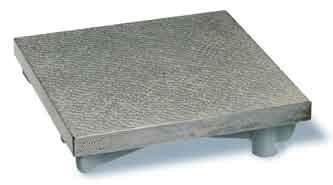

• Marbre de contrôle en fonte de fer spéciale
• Marbre de mesure et contrôle : classes 00, 0 ou 1

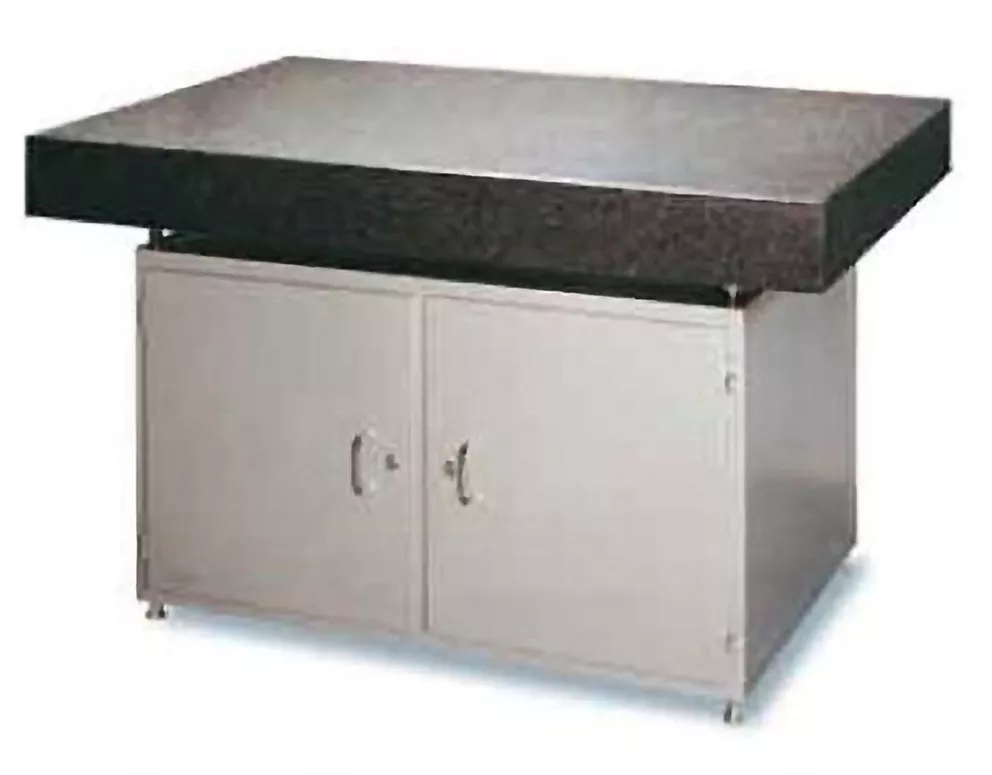

• Marbre de mesure et contrôle en granit
• Table de rodage et contrôle en fonte grise de haute qualité
• Plusieurs dimensions disponibles

Nombreux modèles et caractéristiques à la demande.

• Fonte spéciale
• Planéité selon DIN 876
• Construction nervurée
• Marbre de contrôle disponible en classes 0, 1 ou 3
• Autres tailles et précisions sur demande
• Dimensions : 200x200 à 2000x1000 mm
• Support pour marbres en fonte à dresser en option
• Étalonnage COFRAC sur demande

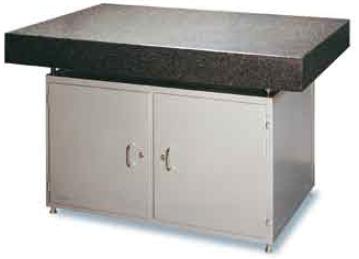

• En granit
• Planéité selon DIN 876 - partie 1
• Disponible en classes 00, 0 ou 1
• Granit à grains fins
• Résiste à l’acide
• Avec inserts sphériques en acier
• Autres tailles et précisions sur demande
• Meuble pour marbre doit être commandés séparément
• Support pour marbres à dresser en granit en option
• Étalonnage COFRAC sur demande

• Grande rigidité
• Fonte grise de haute qualité
• Usinée par abrasion
• Avec rainures réticulées (en carrés)
• Étalonnage COFRAC sur demande

Le marbre de contrôle est constitué d'une plaque plane fabriquée généralement en granit, car ce matériau est dense, durable et peu sensible aux variations de température, ce qui lui confère une grande stabilité dimensionnelle. Parfois, des matériaux comme le marbre naturel ou le verre trempé peuvent également être utilisés, mais le granit reste le choix privilégié en raison de ses qualités mécaniques.

Planéité et précision

Les marbres de contrôle sont conçus pour offrir une surface plane de haute précision. Les marbres de contrôle sont généralement disponibles en différentes classes de précision (Grade 0, 1, 2 ou 3, par exemple, en fonction des normes), avec une planéité variant en microns selon le grade.

Stabilité thermique

La faible expansion thermique du granit en fait un matériau idéal pour les applications en métrologie, car les dimensions restent stables, même avec de petites variations de température ambiante.

Résistance à l'usure et durabilité

La dureté du granit permet d'obtenir une surface résistante à l'usure. Cette robustesse garantit une longue durée de vie du marbre sans déformation significative, à condition de l'entretenir correctement.

Utilisation pour les mesures et contrôles

Le marbre de contrôle sert de référence plane pour des mesures d'angles, de hauteurs, de parallélisme et de perpendiculaire, ainsi que pour le contrôle de pièces usinées et l’étalonnage d’instruments. Des instruments de mesure tels que les comparateurs, les palpeurs et les pieds à coulisse peuvent être utilisés en combinaison avec le marbre.
