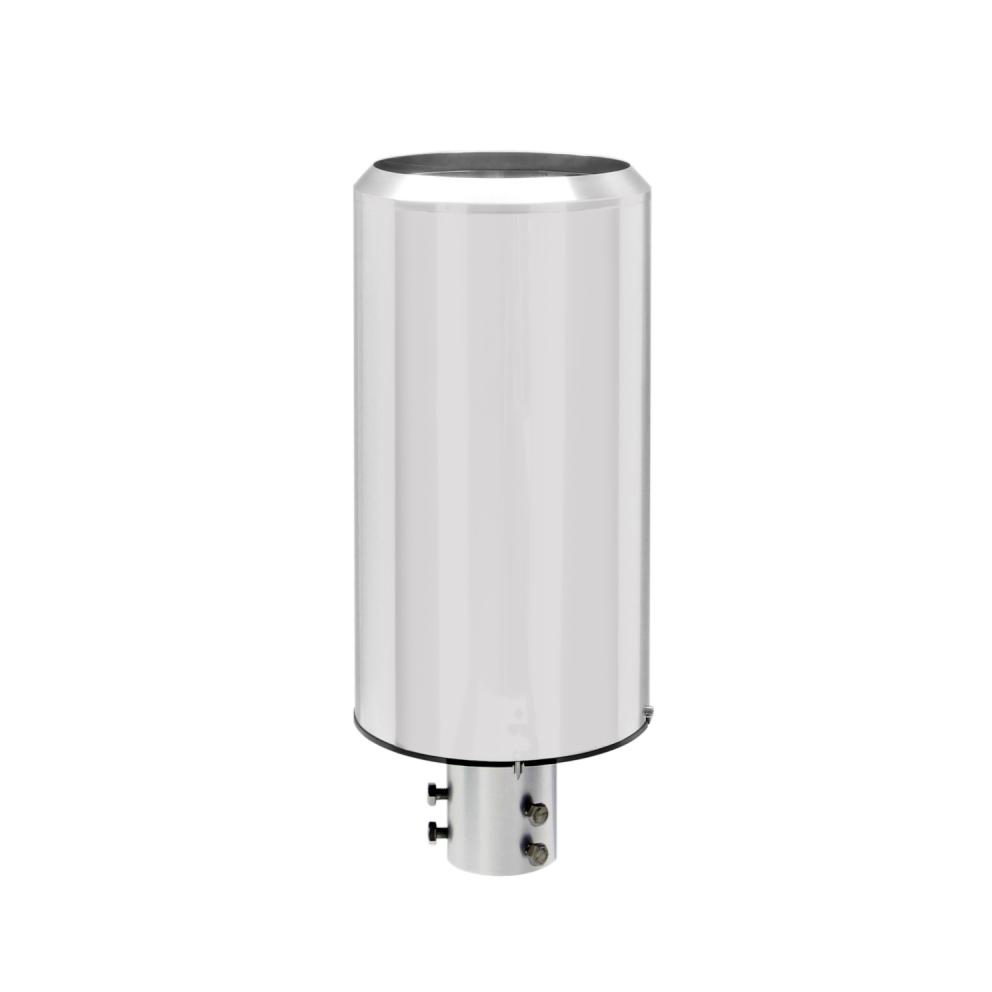

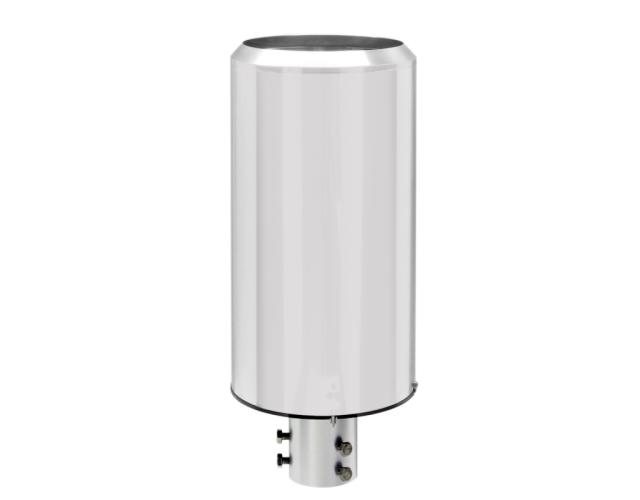

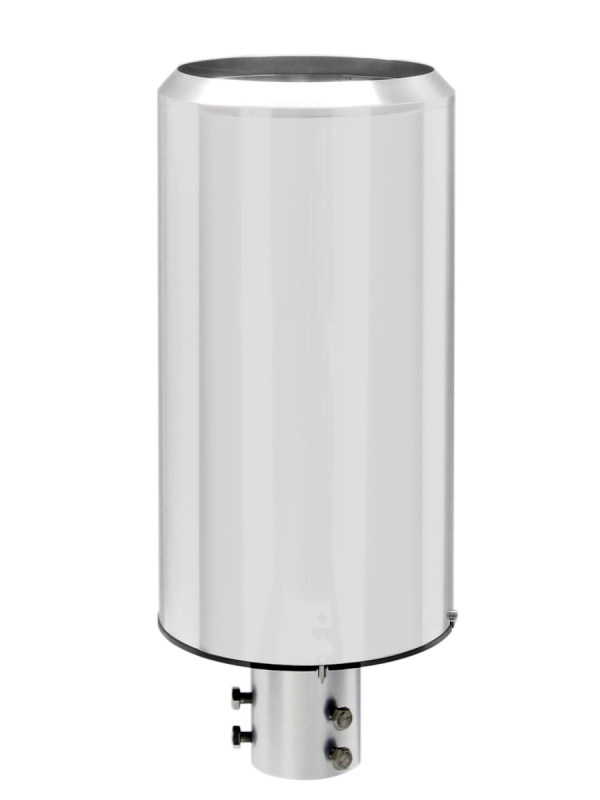

Indicateur de précipitations - sortie analogique THIES - BLET

Pour fermer, cliquez ici
Description

Description

  • Sortie analogique
  • Avec linéarisation dépendant de l’intensité

L’appareil sert comme capteur de quantité et d’intensité de la précipitation pour une transmission électronique des valeurs de mesure.

Le principe de mesure est basé sur la description du "Guide to Meteorological Instruments No 8" de l’OMM.

Les précipitations sont récoltés dans l'entonnoir. Une fois la bascule pleine, chaque basculement est transmis par contact et envoyé comme impulsion à travers un circuit électronique pour un traitement ultérieure.

Différentes sorties analogiques différentes :

  1. Valeurs accumulés proportionnellement aux pulsations de précipitation, remise à 0 mm automatique si la capacité est excédée
  2. Valeurs accumulés transmises à des intervalles réguliers ( 10 / 60 mn ; 6 / 24 h)
Réf. : 5.4033.3x.0xx

Caractéristiques techniques

  • Chauffage : 48.5 W ; 24 V AC/DC ou sans
  • Sortie électronique 1 :
    • 0 ... 20 mA ( < 500 Ohms )
    • 4 ... 20 mA ( < 500 Ohms )
    • 0 ... 5 V
    • 0 ... 10 V
  • Sortie électronique 2 : Impulsions toutes les 10 / 20 / 25 / 50 mm de précipitation (sélectionnable)
  • Aire de réception : 200 cm²
  • Résolution : 0.1 mm (précipitation)
  • Intensité : 11 mm/min max.
  • Principe de mesure : bascule de renversement
  • Sortie électrique : impulsion
  • Température de fonctionnement :
    • Avec chauffage : -25 - +60°C
    • Sans chauffage : 0 – 60°C
  • Alimentation :
    • Electronique : 10 ... 28 V DC ou 14 ... 28 V DC si sortie 10 V
    • Chauffage : 24 V AC/DC
  • Boîtier : acier, inoxydable
  • Type de montage : sur mât Ø 50 mm
  • Taille : Ø 186x445 mm
  • Poids : 3.3 kg
