Profil de Frein de Train Profilomètre Mesure Ferroviaire

Description

Le profilomètre de mesure de frein de train constitue une solution simple pour des mesures rapides et précises de paramètres géométriques (épaisseur et usure) ainsi que du profil des disques à l’aide d’un scan au laser, afin de déceler d’éventuels défauts. Il en existe deux modèles différents, dédiés respectivement aux freins installés sur les roues et les essieux montés.

Code article

Réf : JPFR4 - XXXXX



Caractéristiques techniques

Les profilomètres de mesure de frein de train permettent des mesures précises sur matériel roulant ferroviaire. Disponibles en deux modèles (dédiés respectivement aux freins installés sur les roues et les essieux montés), ils déterminent à l'aide d'un scan laser plusieurs paramètres géométriques propres aux disques de freins (épaisseur et usure) et en évaluent le profil afin de déceler des défauts.



Plages de mesure
  • Paramètres géométriques du disque de frein : 30 mm
  • Profil du disque de frein : 150 mm

Incertitude de mesure
+/- 0,03 mm

Capacité mémoire de l'assistant personnel
100.000 mesures

Température de fonctionnement
de -15 à 35°C

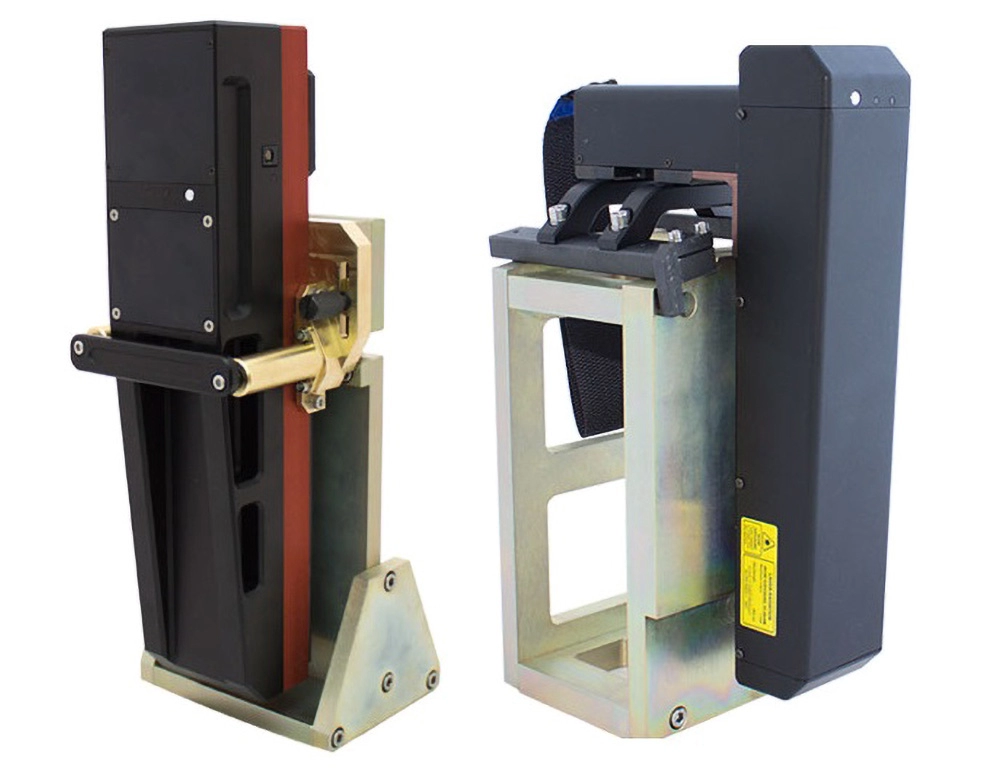

Modèles

Profilomètre de frein de train de type 1

Ref : JPFR4-TYPE1

Le profilomètre de type 1, de dimensions 320 x 125 x 102 mm, a été conçu pour les freins montés sur les roues de train.



Profilomètre de frein de train de type 2

Ref : JPFR4-TYPE2

Le profilomètre de type 2, de dimensions 264 x 131 x 156 mm, a été conçu pour les freins installés sur les essieux montés.

Fonctionnement et utilisation

Un profilomètre pour la mesure du profil de frein de train est un instrument utilisé pour évaluer l’usure et l’état des disques ou des patins de frein sur les trains. Il permet de capturer avec précision les contours et les dimensions des surfaces de freinage, ce qui est essentiel pour la sécurité et l’efficacité de la maintenance ferroviaire.

Le profilomètre de mesure de profil de frein de train utilise généralement des capteurs de contact ou optiques (par exemple, des capteurs laser) pour capter le profil de la surface de freinage. En glissant ou en scannant le long de la surface, il enregistre des points de mesure qui permettent de reconstituer la géométrie exacte du profil du frein.

Mesure de l'usure

Le profilomètre pour la mesure du profil de frein de train permet la collecte régulière de données sur le profil de frein permet d'évaluer l'usure due aux frottements et à la chaleur. Cela aide à planifier la maintenance préventive.

Analyse de la performance des freins

En comparant les profils capturés avec les normes d'origine, les techniciens peuvent vérifier si les freins offrent encore une performance optimale.

Contrôle de conformité

Le profilomètre de frein de train permet de vérifier si les dimensions et la géométrie des freins restent dans les limites spécifiées par les réglementations de sécurité.

Un profilomètre pour la mesure du profil de frein de train est un outil clé de la maintenance ferroviaire, facilitant l'optimisation de la sécurité et de la durée de vie des composants de freinage.
