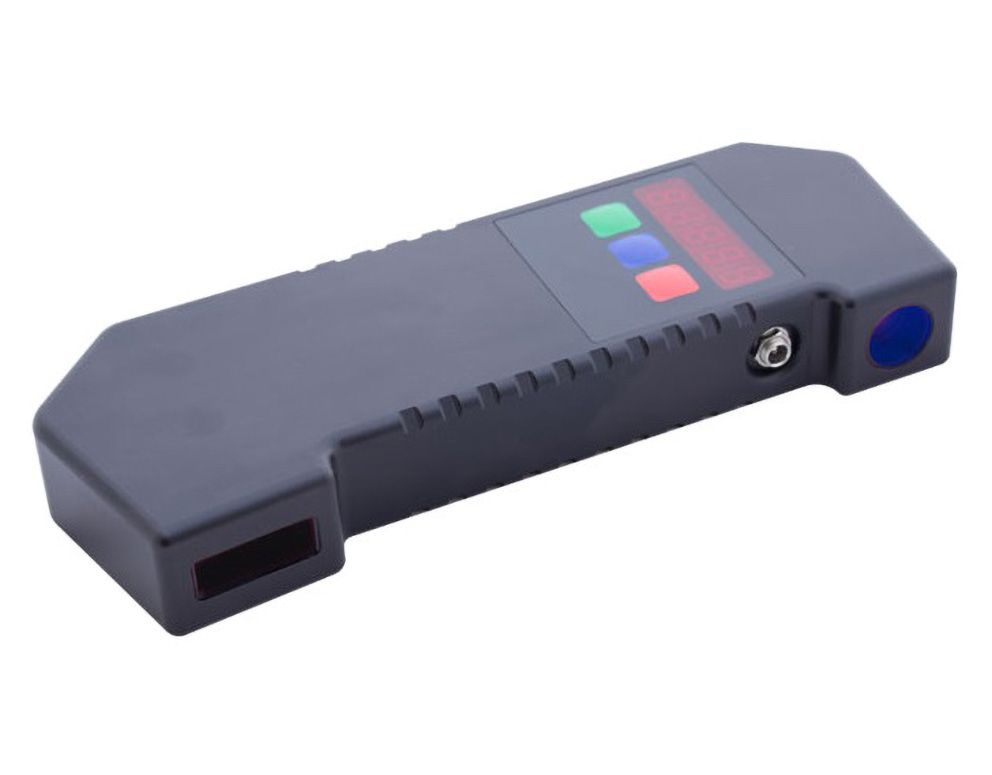

La jauge d'écartement laser permet de réaliser la mesure d'écartement de rails ou de roues, la mesure entre entre deux pièces d'un wagon de train de manière rapide et précise.
La jauge d'écartement laser permet donc un éventail de mesures de distance en milieu ferroviaire.
Réf : ECAR4 |
Une jauge d'écartement laser de mesure ferroviaire est un dispositif de mesure de haute précision utilisé pour vérifier l'écartement des rails dans les infrastructures ferroviaires. L'écartement est la distance entre les faces intérieures des rails d'une voie ferrée, et il est essentiel de le maintenir dans des tolérances strictes pour assurer la sécurité, la stabilité et le confort des trains circulant sur les rails.
Dimensions
234,2 x 87,7 х 32 mm
Plage de mesure
1340 - 1610 mm
Incertitude de mesure
+/- 0,2 mm
Précision
0,01 mm
Alimentation
4 x AAA
Température de fonctionnement
de -15 à 50°C
Connexion
Connexion à un PC possible via Bluetooth
|

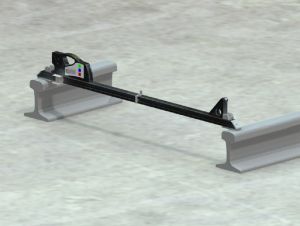

La jauge d'écartement de rails et roues ferroviaires utilise un faisceau laser pour mesurer la distance entre les deux rails avec une grande précision, souvent au millimètre près. Un laser est émis depuis le dispositif de mesure vers les deux rails. Les capteurs reçoivent le faisceau réfléchi pour calculer la distance exacte entre les rails. La mesure est souvent couplée à un système d'enregistrement numérique qui permet d'avoir un historique des données et d'identifier des tendances d'écartement potentiellement problématiques au fil du temps. Contrairement aux méthodes mécaniques traditionnelles, la technologie laser permet une précision plus fine, souvent à moins de 1 mm. Les mesures laser sont généralement plus rapides, permettant de couvrir de grandes sections de voie en peu de temps. Les résultats sont souvent directement numérisés et stockés, facilitant le suivi et l'analyse des variations d'écartement. Ces jauges d'écartement peuvent être adaptées pour mesurer non seulement l'écartement mais aussi d'autres paramètres tels que l'alignement ou l'inclinaison des rails. Maintenance préventiveLa jauge d'écartement de rails et roues ferroviaires permet d'identifier les zones où l'écartement commence à dévier des tolérances avant que cela ne pose un problème de sécurité. Inspections de routineLa jauge d'écartement de rails et roues ferroviaires permet d'assurer que les voies respectent les normes de sécurité et d'efficacité requises. Projets de construction ferroviaireLa jauge d'écartement de rails et roues ferroviaires permet d egarantir que les nouvelles voies sont posées correctement. La jauge d'écartement laser de mesure ferroviaire est un outil essentiel pour garantir la sécurité, la fiabilité et la durabilité des infrastructures ferroviaires en permettant une surveillance rigoureuse et précise de l'écartement des rails. |
