Afficheur numérique MICRA LED multifonctions

Description

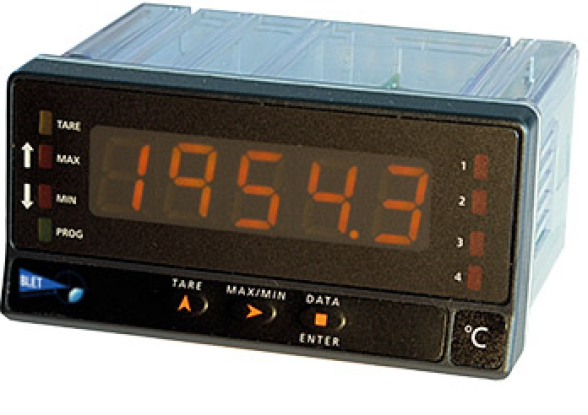

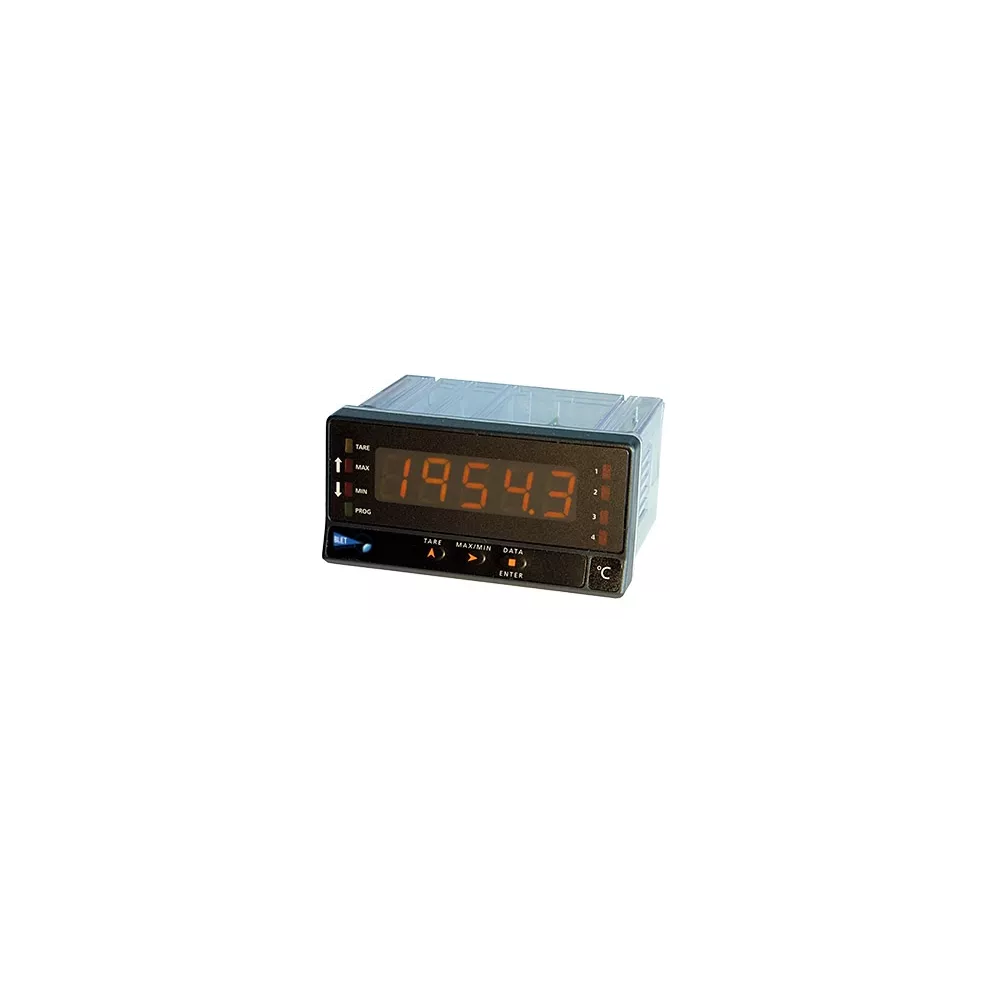

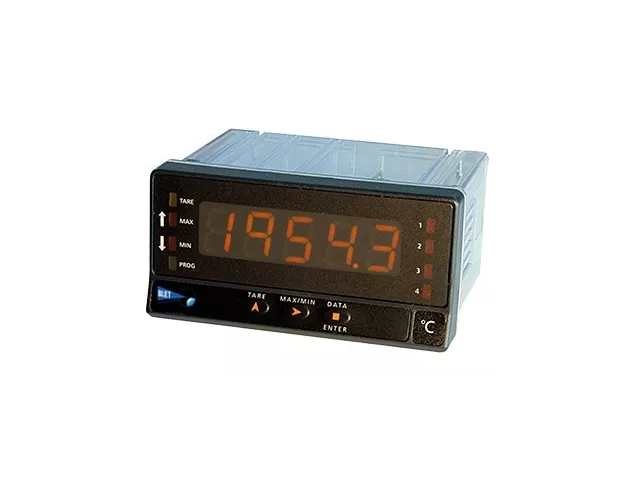

L'afficheur numérique LED MICRA de DITEL est l'indicateur multifonctions par excellence. Son affichage LED tricolore, vert, orange, rouge permet d'indiquer l'état de la mesure (bon, moyen, mauvais), ou de différencier le type de mesure par la couleur.

Son concept de sorties modulaires et évolutives offre toutes les possibilités de contrôle, renvoie d'information analogique et communication numérique. Cet afficheur est programmable pour permettre d'afficher une large gamme de mesures.

Afficheurs MICRA de DITEL icone PDF

(PDF 360Ko)

Code article

Réf : AFF28

Caractéristiques techniques

La gamme MICRA regroupe des afficheurs numériques qui ont les caractéristiques techniques suivantes :

Taille du boîtier : 96 X 48 X 60 mm ;
Alimentation : 85-265 V AC et 22-53 V AC ; 100-300 V DV ; 10-70 V DC ;
Sortie : 2RE ; 4RE ; 4OPP ; 4OP ; NMA ; NMV ; RS2 ; RS4.

Produits de la gamme MICRA :

Type	Référence usine	Nombre Taille digits	Applications	Entrée
AFF28-M27FN-00	MICRA-M	5/14 mm	Process Cellule de charge Température	±10 V DC ; ±20 mA DC ; Pt100 / Pt1000 ; TC J,K,T,N ; TC R,S,E,B.
AFF28-V24FN-00	MICRA-E	5/14 mm	Variables électriques	0-600V AC ; 0-600V DC ; 0-5A AC ; 0-5A DC ; 200mA DC ; 200mA AC ; 50-100 mV AC ; 50-100mV DC.
AFF28-M25FN-00	MICRA-D	5/14 mm	Impulsions	0.01-20 KHz
AFF28-XDEPO-00	MICRA-X	5/14 mm	Répéteur RS485
AFF28-XETHE-00	MICRA-NE	5/14 mm	Répéteur Ethernet

Liste des sorties et accesoires compatibles avec les afficheurs :

Type	Référence usine	Description	Compatibilité
2RE	2RE	Sortie de contrôle	MICRA ; JUNIOR ; ALPHA ; BETA ; GAMMA ; KAPPA.
4RE	4RE	Sortie de contrôle	MICRA ; ALPHA ; BETA ; KAPPA.
4OP	4OP	Sortie de contrôle	MICRA ; ALPHA ; BETA ; KAPPA.
4OPP	4OPP	Sortie de contrôle	MICRA ; ALPHA ; BETA ; KAPPA.
NMA	NMA	Sortie de contrôle	MICRA ; ALPHA ; BETA ; KAPPA.
NMV	NMV	Sortie de contrôle	MICRA ; ALPHA ; BETA ; KAPPA.
RS2	RS2	Sortie de contrôle	MICRA ; ALPHA ; BETA ; KAPPA.
RS4	RS4	Sortie de contrôle	MICRA ; ALPHA ; BETA ; KAPPA.
ACK100	ACK100	Accessoire de montage	MICRA ; ALPHA ; BETA ; KAPPA ; JUNIOR.
