La table sinus d'usinage BLET ou équerre de montage à rainures en T, est utilisée pour la fixation de pièces et appareillages ainsi que pour l'usinage de pièces à inclinaison particulière.

NetPilote création de site internet comité d'entreprise experts en sites dynamiques.

mercredi 29 mai 2024
Pour fermer, cliquez ici
Description

Description

La table sinus d'usinage BLET, une équerre de montage à rainures en T, est utilisée pour la fixation de pièces et appareillages ainsi que pour l'usinage de pièces à inclinaison particulière. Son utilisation varie de 0 à 60° en utilisant la conception mécanique des cales. Ceci permet d'atteindre l'angle voulu avec une tolérance DIN 875 (± 20 secondes). La table sinus d'usinage BLET est également disponible avec les plateaux intégrés à aimant permanent.

Les équerres de montage BLET avec fentes et rainures en T, offrent une grande variété de moyens de serrage. Elles sont largement utilisées pour l'usinage et le montage de contrôle, grâce à leur haute précision angulaire.

Code Article

Réf. BLET : ELE10 - Table sinus d'usinage à rainures en T

Caractéristiques techniques

La table sinus d'usinage BLET est un matériel de rectification en fonte spécialement dense et de haute qualité, possèdant une grande résistance à l'usure. L’équerre étalon de forme triangulaire en granit noir est utile pour la mesure et le contrôle des angles de 90°.

  • Table sinus de serrage et contrôle mobile sur deux plans jusqu’à 60°
  • Blocage par tiges filetées pour table sinus de serrage et contrôle
  • Table sinus avec plateau à aimant mobile sur un plan jusqu’à 60° et de classe 1
  • Équerre de montage disponible avec fentes de serrage ou rainures en T
  • Planéité selon DIN 876 pour les équerres de montage
  • Équerre étalon : 90°, disponible en 7 dimensions
  • Nombreux modèles et caractéristiques à la demande

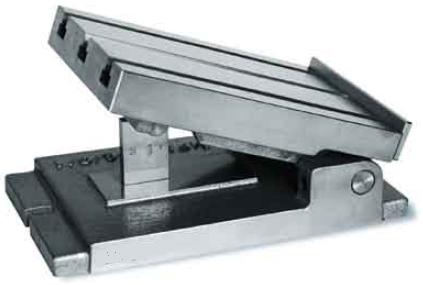

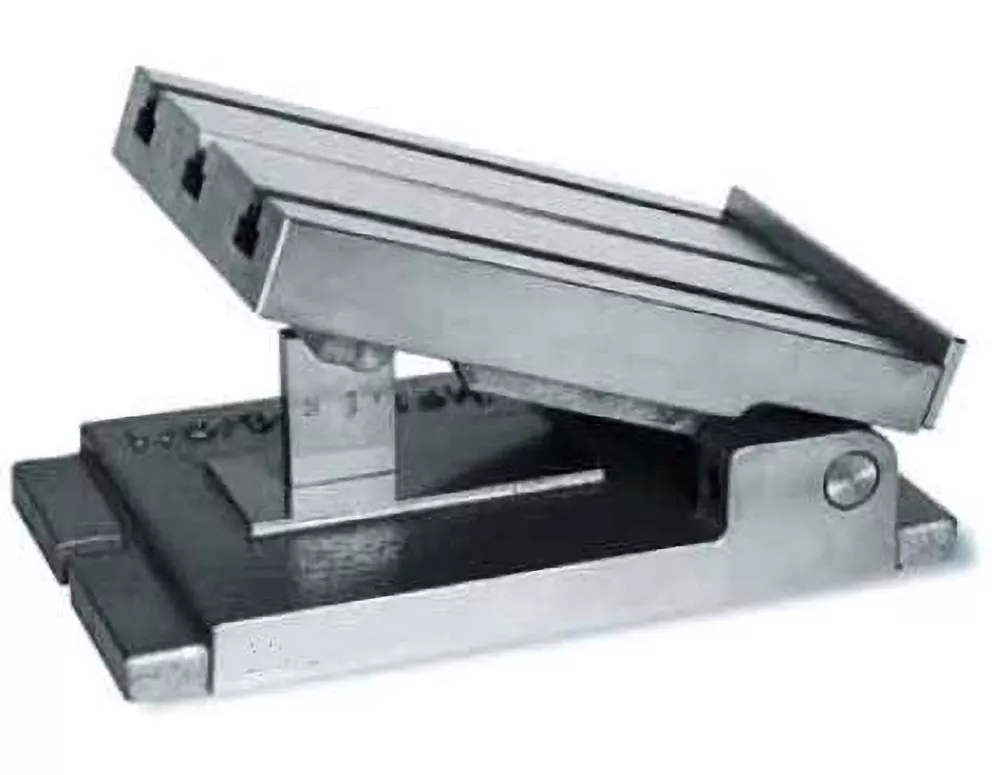

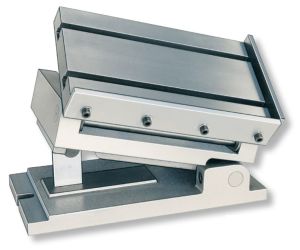

Table sinus de serrage et de contrôle mobile sur deux plans jusqu'à 60°

  • Fonte spéciale dure dense
  • Mobile sur deux plans jusqu’à 60°
  • Blocage par tiges filetées
  • Cote nominale rainure en T 10mm
BLET Measurement Group

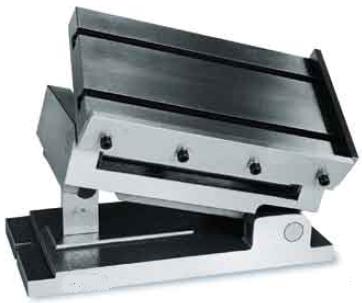

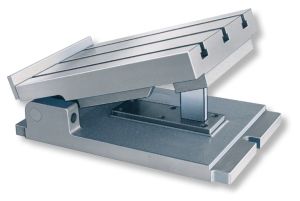

Table sinus de serrage et de contrôle mobile sur un plan jusqu'à 60°

  • Fonte spéciale dure dense
  • Mobile sur un plan jusqu’à 60°
  • Blocage par tiges filetées
  • Cote nominale rainure en T 10mm
BLET Measurement Group

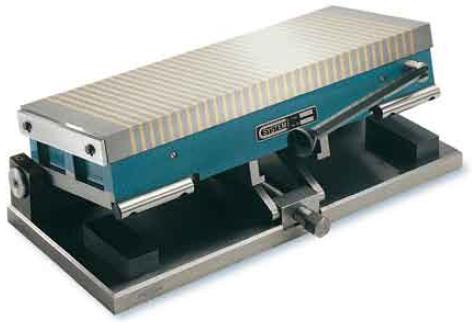

Table sinus avec plateau à aimant permanent

  • Classe 1
  • Corps en acier
  • Support cale étalon trempé
  • Mobile sur un plan jusqu’au 60°
  • Force d’adhérence 7kg/cm²
  • Pas polaire 1,9 mm
BLET Measurement Group

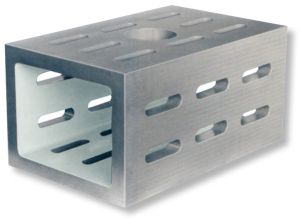

Équerre de montage avec fente de serrage

  • Avec fentes de serrage
  • En fonte spéciale dense
  • Planéité selon DIN 876
  • Précision angulaire selon DIN 875
  • Classes : 0 ou 1 ou 3
BLET Measurement Group

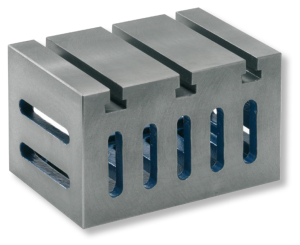

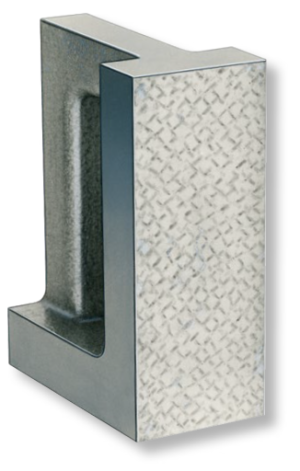

Équerre de montage avec rainures en T

  • Avec rainure en T
  • En fonte spéciale dense
  • Planéité selon DIN 876
  • Précision angulaire selon DIN 875
  • Cote nominale rainure en T 14 H 12
  • Classes : 0 ou 1 ou 3
BLET Measurement Group



Équerre étalon 90°forme triangulaire

  • Robuste et fiable
  • Parfaite pour contrôle et mesure d’angles à 90°
  • Granit noir
  • Longueur des branches : 200x150 à 1000x600 mm
  • Largeur : 40 à 100 mm
  • Précision angulaire : 0,002, 0,003 et 0,004
BLET Measurement Group

Comment fonctionne une table sinus ou équerre de montage ?

Une table sinus ou équerre de montage est un dispositif de précision utilisé dans le domaine de l'usinage et de la métrologie pour positionner des pièces à usiner ou des instruments de mesure sous des angles très précis.

La conception de la table sinus permet de réaliser des inclinaisons précises en se basant sur les principes trigonométriques du sinus. Une table sinus se compose généralement d'une base, d'une plaque supérieure mobile, et de deux rails ou cales latéraux dont les hauteurs sont ajustables. Les rails sont disposés à une distance précisément connue l'un de l'autre. La plaque supérieure peut être inclinée en ajustant la hauteur des cales sous chacune de ses extrémités.

Réglage de l'angle

Pour positionner la table sinus à un angle désiré, l'opérateur calcule d'abord la hauteur nécessaire des cales en utilisant la fonction sinus et la distance entre elles. Une fois les cales ajustées à ces hauteurs précises, la plaque supérieure s'incline à l'angle souhaité.

Positionnement de la pièce ou de l'outil

La pièce à usiner ou l'outil de mesure est ensuite fixé sur la plaque supérieure. Grâce à l'angle précisément réglé, les opérations d'usinage, de mesure, ou d'inspection peuvent être effectuées avec une grande précision angulaire.

Avantages de la table sinus

Précision

Les tables sinus permettent d'atteindre des précisions angulaires élevées, indispensables pour des applications de métrologie et d'usinage de précision.

Polyvalence

Les tables sinus peuvent être utilisées pour une variété d'opérations, incluant le fraisage, le meulage, ou la mesure d'angles précis.

Calibration de la table sinus

Pour garantir la précision, les tables sinus doivent être régulièrement vérifiées et calibrées, s'assurant que la distance entre les cales reste exacte et que la surface de la plaque est parfaitement plane et parallèle à la base de la table quand les cales sont à la même hauteur.

Une table sinus fonctionne en exploitant les principes trigonométriques pour créer des angles d'inclinaison précis, facilitant des opérations d'usinage et de mesure de haute précision.
