Palpeur 3D Universel HAIMER - Instrument de Métrologie

Description

Le palpeur 3D universel HAIMER permet les prises d’origines sur les fraiseuses, les centres d’usinage et les machines d’électro-érosion grâce à une touche isolante. Il est serré dans la broche de la machine ou dans la tête à électrode. Il positionne l’axe de la broche dans l’alignement exact de l’arête d’une pièce ou d’un gabarit. Les origines sont ainsi déterminées très rapidement. La mesure de longueur est également possible. Les aiguilles oscillent toujours dans le même sens et indiquent à tout moment la position de l’axe de la broche par rapport à l’arête de la pièce. Si les aiguilles sont alignées sur zéro, l’axe de la broche est exactement sur l’arête de la pièce.
Une version avec cône de préhension intégré (monobloc) est disponible sur demande.

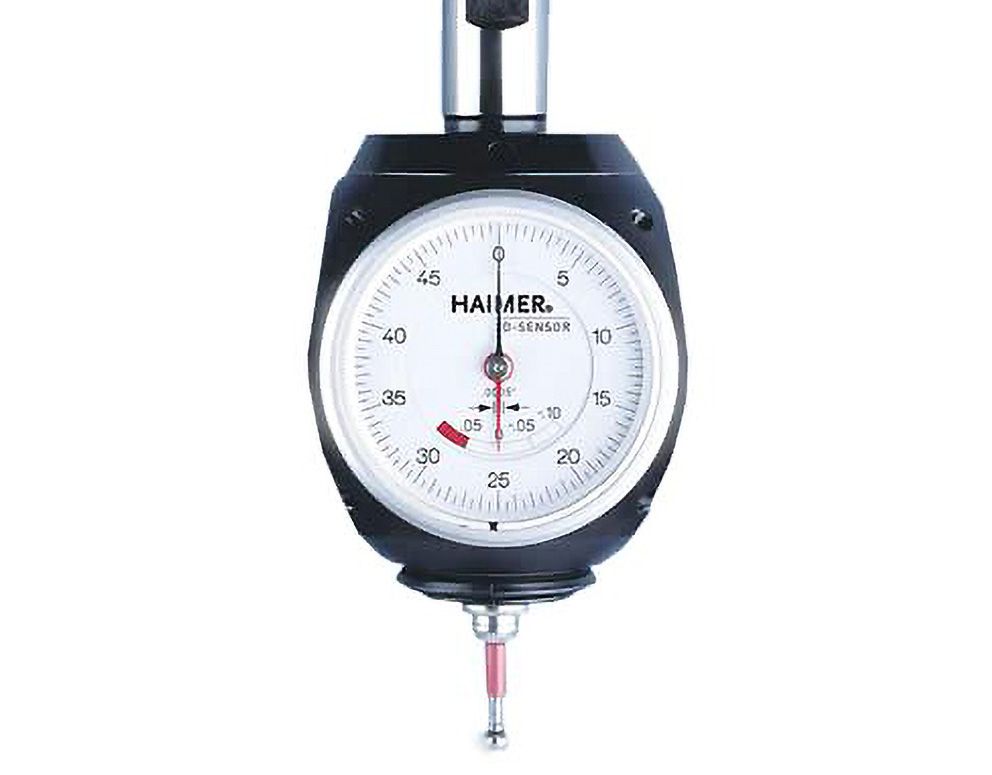

Palpeur 3D universel HAIMER

(PDF 64Ko)

Code article

Réf. BLET: 80.360.00

ACHETER EN LIGNE >> Palpeur 3D Universel HAIMER

Caractéristiques techniques

Très rapide : diminution des coûts de préparation et augmentation de la productivité,
Course importante,
Touches de palpage à point de rupture : sécurité,
Sens d'accostage indifférent (+/- axes X,Y et Z),
Oscillation des aiguilles toujours dans le même sens,
Touches de palpage courte ou longue interchangeables sans outil de montage.

Tige de serrage	Ø 20 mm
Précision	0,01 mm
Hauteur sans tige de serrage	113 mm
Bille de palpage	Ø 4 mm

Détails pour commande

Code article	Désignation article
80.360.00	Palpeur 3D universel avec touche de palpage courte
80.362.00	Touche de palpage courte 25 mm Ø 4 mm
80.363.00	Touche de palpage longue 65 mm Ø 8 mm
80.364.40	Palpeur 3D universel avec cône monobloc
