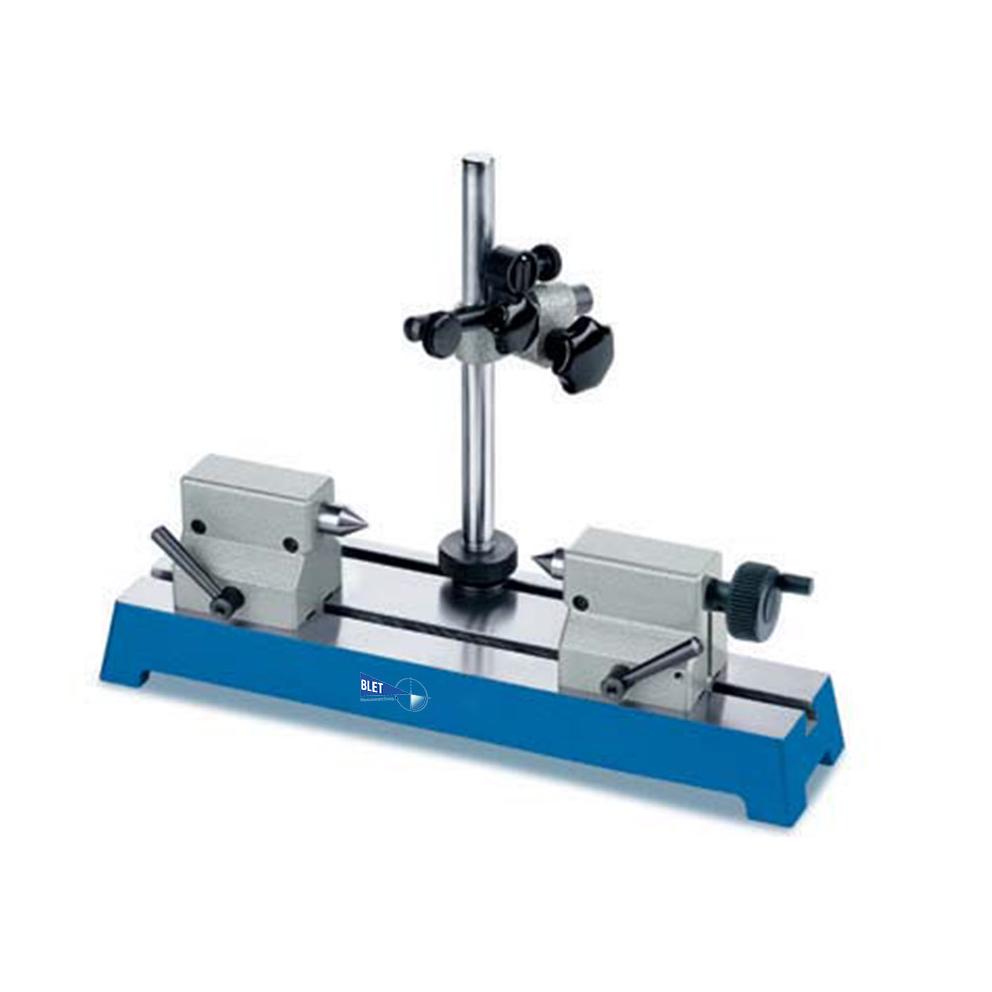

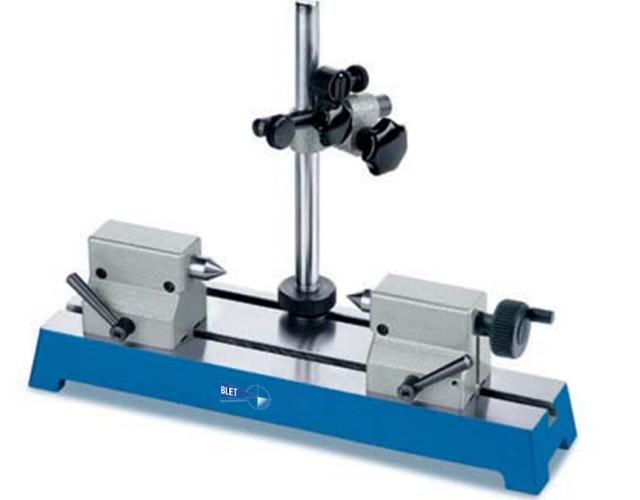

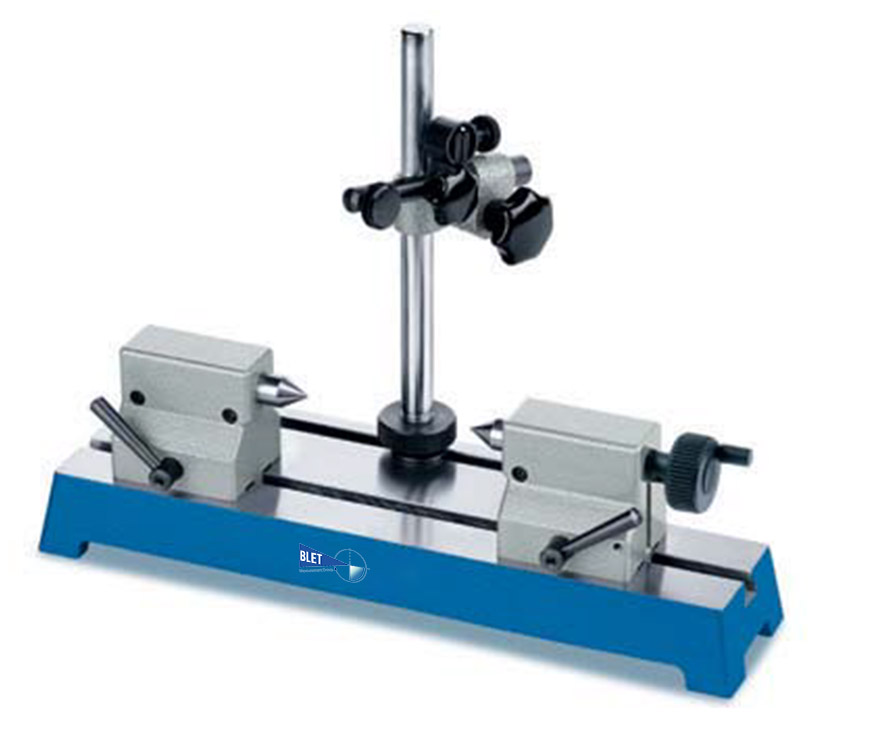

Le banc de concentricité est un instrument de métrologie dimensionnelle utilisé pour mesurer et vérifier la concentricité, la planéité, la coaxialité des pièces cylindriques ou tournées.
Le banc de concentricité assure aussi le contrôle comparatif du parallélisme et du diamètre pour des appareils jusqu'à 40 kg suivant les modèles.
Ref : CONXX/CON10 |
Pour l'ensemble des bancs de concentricité, les poupées sont mobiles. L'écartement entre les pointes varie de 200 à 650 mm. La hauteur des pointes varie entre 50 et 200 mm. Le bras horizontal est réglable en hauteur dans n'importe quel sens. Suivant le modèle de ces bancs d'essai de concentricité les pointes peuvent être livrées en V. Les modèles sont en fonte ou en granit. Les bancs de concentricité sont livrés sans comparateur.
Banc de concentricité
Hauteur des pointes
Écartement des pointes
Charge maximale
|
Le banc de concentricité est un instrument de métrologie dimensionnelle essentiel dans les industries de haute précision, telles que l'automobile, l'aéronautique et la mécanique de précision, où la concentricité est cruciale pour le bon fonctionnement des pièces rotatives et pour réduire les vibrations et l'usure des composants. Vés supportLes pièces à mesurer sont positionnées sur des supports en forme de V, appelés Vés, qui permettent une rotation libre de la pièce. Ces supports assurent une position stable de l’objet, aligné avec l'axe du banc. Comparateur à cadran ou capteur numériqueLe banc de concentricité est un instrument de métrologie dimensionnelle utilisé pour mesurer les écarts de position de la surface de la pièce par rapport à l'axe de rotation. Le comparateur est placé à des endroits précis le long de la pièce pour mesurer la variation radiale. Base rigide et ajustableLa base permet de stabiliser le banc et, souvent, de le positionner à différentes hauteurs pour des pièces de tailles variées. |
Le banc de concentricité permet de réaliser plusieurs types de mesures. ConcentricitéLe banc de concentricité peut mesurer la variation radiale de la surface d'une pièce cylindrique autour de son axe théorique de rotation. CoaxialitéLe banc de concentricité permet la vérification que deux surfaces ou axes de la pièce sont alignés selon le même axe. Battement radialLe banc de concentricité permet la mesure de l'écart de rotation d'une pièce autour de son axe, utile pour vérifier la régularité de la surface cylindrique. CylindricitéLe banc de concentricité assure lecontrôle de la régularité de la forme cylindrique de la pièce. Une bonne concentricité garantit que les axes de différentes parties cylindriques s'alignent parfaitement, ce qui est essentiel pour des composants rotatifs comme les arbres, les bagues, les roulements, et les axes. Une pièce mal concentrique peut entraîner un désalignement, des vibrations, de l’usure accrue et une réduction de la durée de vie des composants. |
