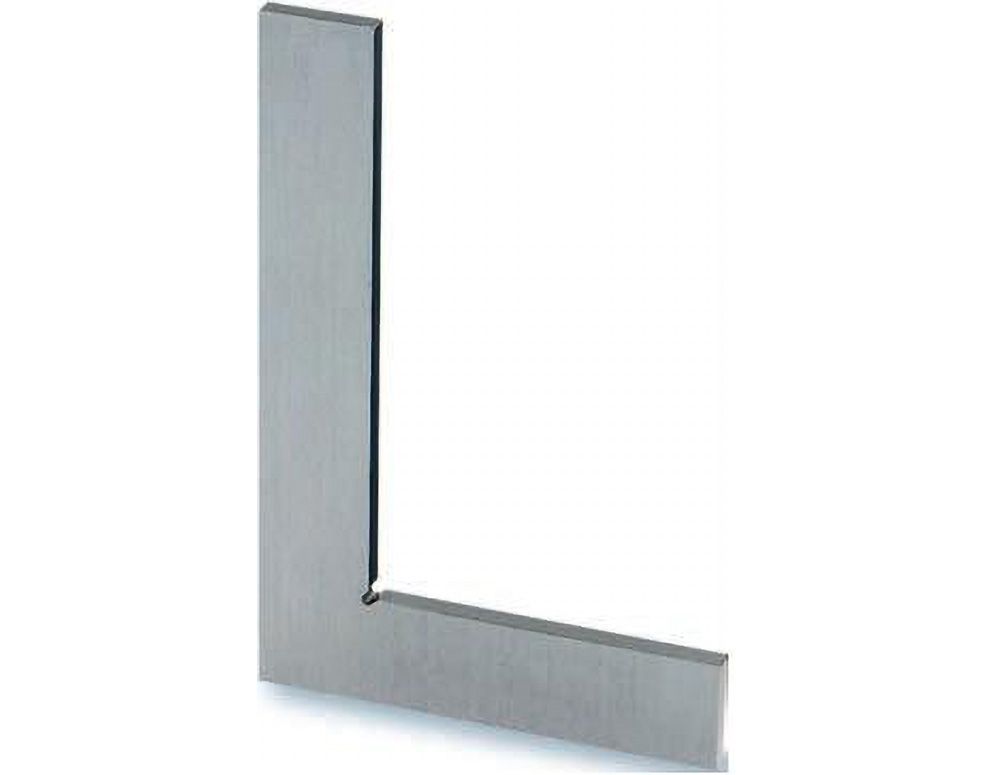

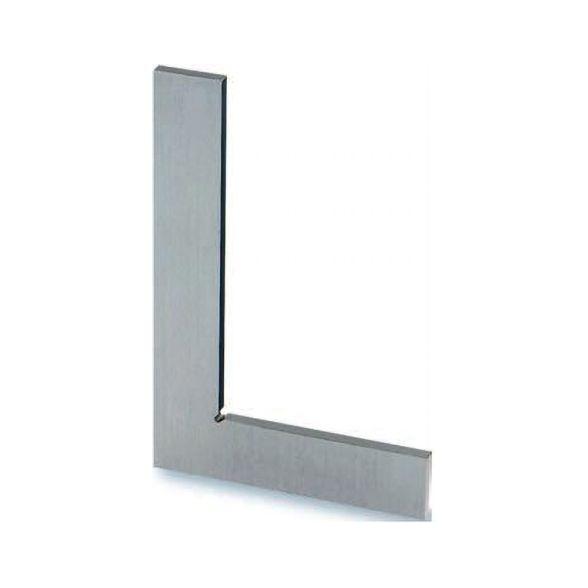

Équerre simple BLET

Description

L’équerre simple est l’un des instruments les plus fondamentaux en métrologie, en ajustage et en usinage. Malgré sa simplicité apparente, l'équerre simple de métrologie, joue un rôle crucial dans le contrôle de la perpendicularité et les opérations de traçage.

BLET propose une gamme complète d’équerres simples.

Code article

Réf. BLET : EQU10-S1907510

Caractéristiques techniques

L’équerre BLET en exécution simple permet le traçage d’angles dièdres droits, d’angle à 45° et 135° sur différents matériaux, tels que le métal ou le bois. Grâce à sa stabilité d’appui élevée et sa tolérance serrée, le contrôle de perpendicularité est très fiable. L'équerre simple est conçue pour résister à la chaleur et s’adapter à toutes les surfaces Déclinée en équerre de contrôle, d’atelier, à filament, à tranchant, à onglet 135° et en équerre 45°, elle offre différentes précisions selon le modèle.



  • Robuste et fiable
  • Existe en plusieurs dimensions
  • Disponible en acier et en inox
  • Classes de 00, 0, 1 ou 2
  • Équerres à 45°, 90° et 135°
  • Longueur des branches de 75x50 à 2000x1000 mm
  • Sections : 14x4,5 à 70x14 mm

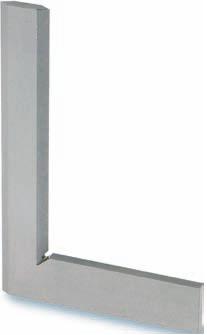

Équerre trempée à filament

BLET Measurement Group
  • Bord de mesure à filament anti-éblouissant dans le cas de l’acier spécial
  • Deux faces de mesure conique sur la branche longue
  • Classe 00
  • Selon DIN 875
  • Longueur des branches : 50x40 à 500x330 mm
  • Sections : 14,5x1,5 à 40x8 mm

En acier spécial

Code article
Longueur des branches mm
Section mm
Poids en kg



EQU10-S9905030
50x40
14x4,5
0,04
EQU10-S9907530
75x50
16x4
0,05
EQU10-S9910030
100x70
20x5
0,10
EQU10-S9915030
150x100
28x6
0,26
EQU10-S9920030
200x130
30x7
0,43
EQU10-S9932030
300x200
40x8
0,95



En acier inoxydable

Code article
Longueur des branches mm
Section mm
Poids en kg



EQU10-S9905040
50x40
14x4,5
0,03
EQU10-S9907540
75x50
16x4
0,05
EQU10-S9910040
100x70
20x5
0,10
EQU10-S9915040
150x100
28x6
0,26
EQU10-S9920040
200x130
30x7
0,43
EQU10-S9932040
300x200
40x8
0,96
EQU10-S9950340
500x330
40x10
2,20

Équerre trempée à tranchant

BLET Measurement Group
  • Pour surfaces de mesure polies
  • Utilisée pour la construction d’outils et de gabarits de montage
  • En acier inoxydable hautement résistant entièrement trempé et sans tension
  • Classe 00
  • Selon DIN 875
  • Bord de mesure à filament à l’intérieur
  • Chants et côtés plans rectifiés précis et très fins
Code article
Longueur des branches mm
Branche courte
Branche longue



EQU10-S990254M
25x20
6x3,5
5x3,5
EQU10-S990404N
40x28
6x3,5
5,5x3,5
