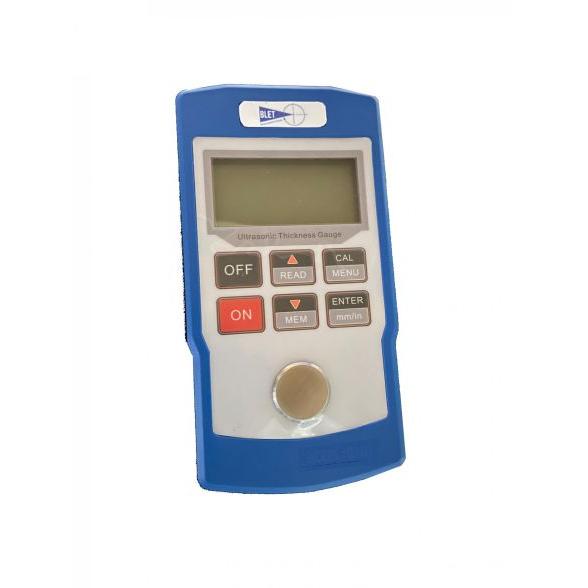

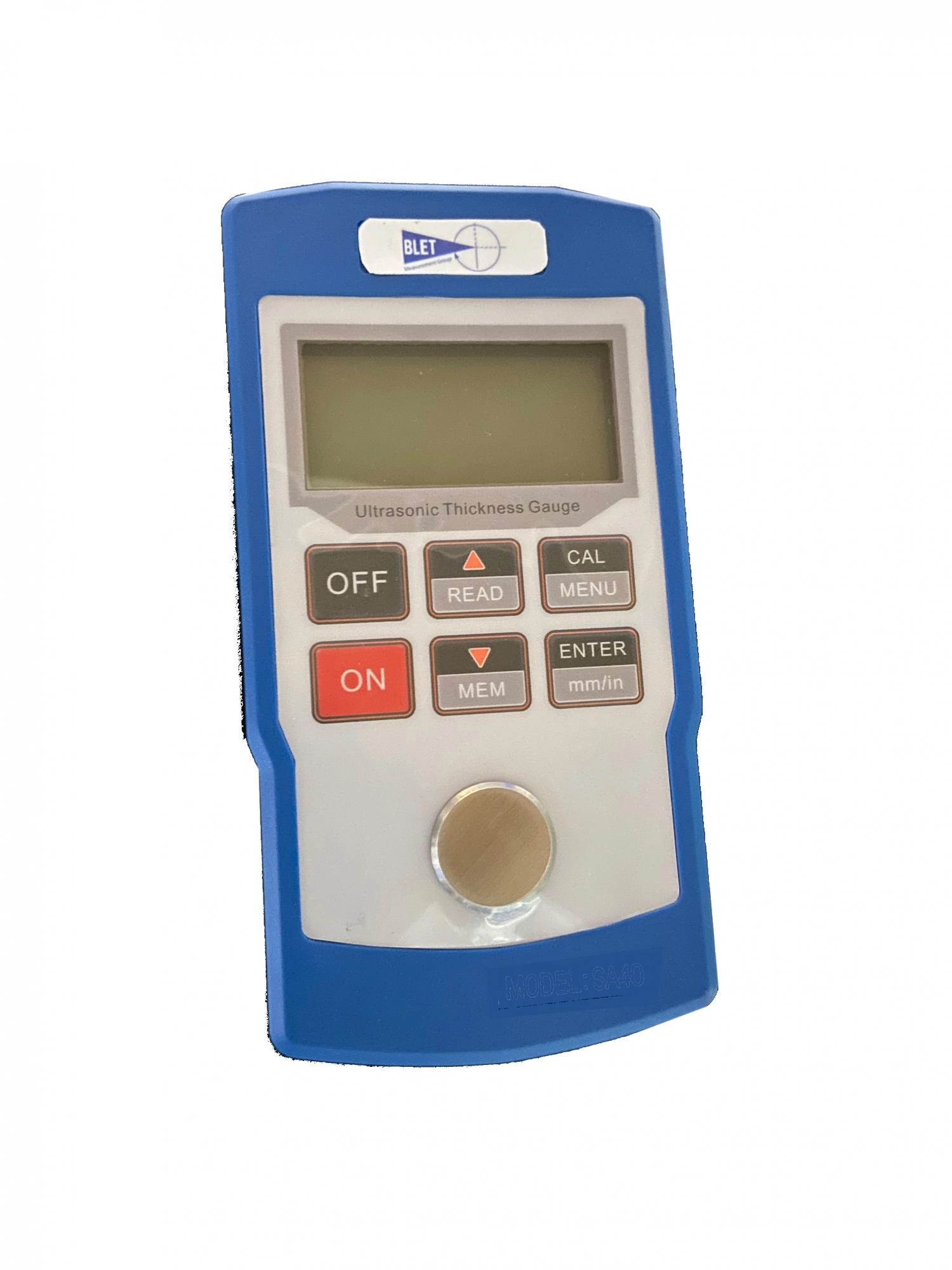

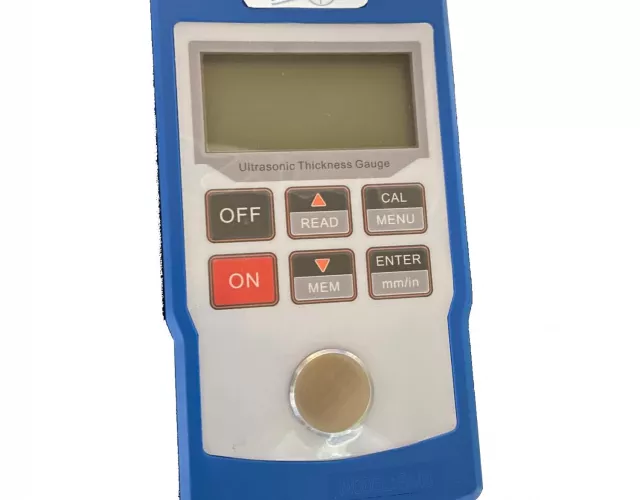

Contrôleur d'épaisseur à ultrasons

Pour fermer, cliquez ici
Description

Description

Le fonctionnement du contrôleur d’épaisseur BLET MEPUS à ultrasons est simple : chaque matériau a une vitesse d'onde connue, déterminée par l'étalonnage d'un échantillon d'épaisseur connue. Une onde ultrason non destructive est émise à travers le matériau, et est renvoyée par la face opposée de la paroi. Le temps d'aller-retour de l'onde permet d’obtenir le résultat.
Il s’utilise sur tous types de matières : plastiques, métaux et matériaux corrodés intérieurement (tubes rouillés etc), plastique tréfilé, métaux enroulés, en couches individuelles ou pour matériaux multicouches.

Code article

Réf. BLET : MEP34

Quatre versions sont disponibles :

  • Version universelle (métal, verre et plastique)
  • Version pour mesure sur acier
  • Version pour mesure haute température
  • Version haute résolution.

Caractéristiques techniques

Le mesureur « par US » est portable. Le capteur, ou sonde, peut s’adapter selon l’application.

  • Simple et robuste
  • Plage de mesure : épaisseur minimum 3 mm x 20 Ø mm
  • Excellente précision de ± 0.1 mm
  • Capteur standard inclus
  • Affichage LCD rétro-éclairé 4 chiffres
  • Résolution de l’affichage 0,01 ou 0,01mm
  • Mémoire de 10 mesures incluses
  • Voir le gel couplant BLET en bas de page
Code article MEP34-UD10-00 MEP34-AD11-00 MEP34-AD12-00 MEP34-UC13-00
Plage de mesure (acier) 1.2 à 225.0 mm 1.2 à 225.0 mm 1.2 à 225.0 mm 1.2 à 225.0 mm
Plage de mesure(tubes acier) Épaisseur mini
3 mm x 20 Ø mm
Épaisseur mini
3 mm x 20 Ø mm
Épaisseur mini
3 mm x 20 Ø mm
Épaisseur mini
3 mm x 20 Ø mm
Fréquence de mesure 5 MHz
Ø cible 10 mm
5 MHz
Ø cible 10 mm
5 MHz
Ø cible 10 mm
5 MHz
Ø cible 10 mm
Températures des surfaces de -10 à + 60°C -10 à + 60°C Inférieure à 300°C -10 à + 60°C
Résolution 0.1 mm 0.1 mm 0.1 mm 0.01 mm
Calibration sur appareil Cale 4 mm intégrée Cale 4 mm intégrée Cale 4 mm intégrée Cale 4 mm intégrée
Précision ± 0.1 mm ± 0.1 mm ± 0.1 mm ± 0.01 mm
Mémoire 10 dernières mesures 10 dernières mesures 10 dernières mesures 10 dernières mesures
Unités de mesure mm mm / INCH mm / INCH mm
Plage de vitesse ultrasonique 1000 à 9999 m/s
réglable (1m/s)
5900 m/s 5900 m/s 1000 à 9999 m/s
réglable (1m/s)
Affichage 4 chiffres LCD 4 chiffres LCD 4 chiffres LCD 4 chiffres LCD
Indicateur de niveau batterie oui oui oui oui
Alimentation 2 piles AA1.5V 2 piles AA1.5V 2 piles AA1.5V 2 piles AA1.5V
Autonomie Environ 250 h
en continu
Environ 250 h
en continu
Environ 250 h
en continu
Environ 250 h
en continu
Dimensions et poids 126x68x23 mm
250 g avec piles
126x68x23 mm
250 g avec piles
126x68x23 mm
250 g avec piles
126x68x23 mm
250 g avec piles

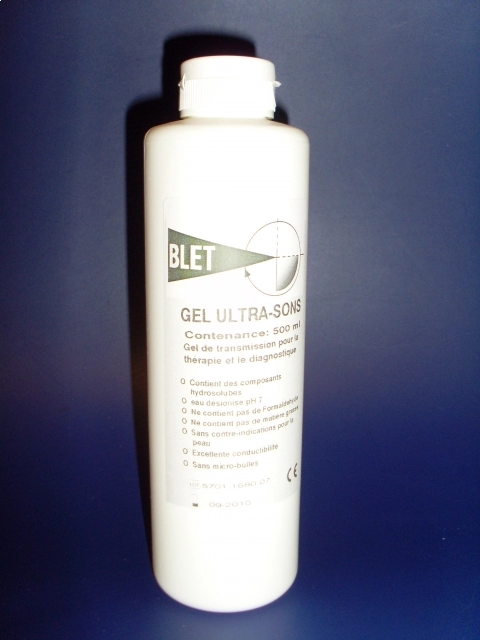

GEL pour mesureur d'épaisseur BLET par ultrasons

Vendu par bidon de 500ml, avec une excellente conductibilité, le GEL BLET est idéal pour toutes vos mesures d'épaisseur par ultrasons. Compatibles avec tous les appareils de mesure par ultra-sons, et en particulier avec notre gamme MEPUS.

BLET
 Gel couplant pour MEPUS BLET  (PDF 143Ko)
 DEVIS - GEL COUPLANT BLET PAR 1  (PDF 26Ko)
 DEVIS - GEL COUPLANT BLET PAR 2  (PDF 26Ko)
 DEVIS -GEL COUPLANT BLET PAR 5  (PDF 26Ko)
