Description

Description

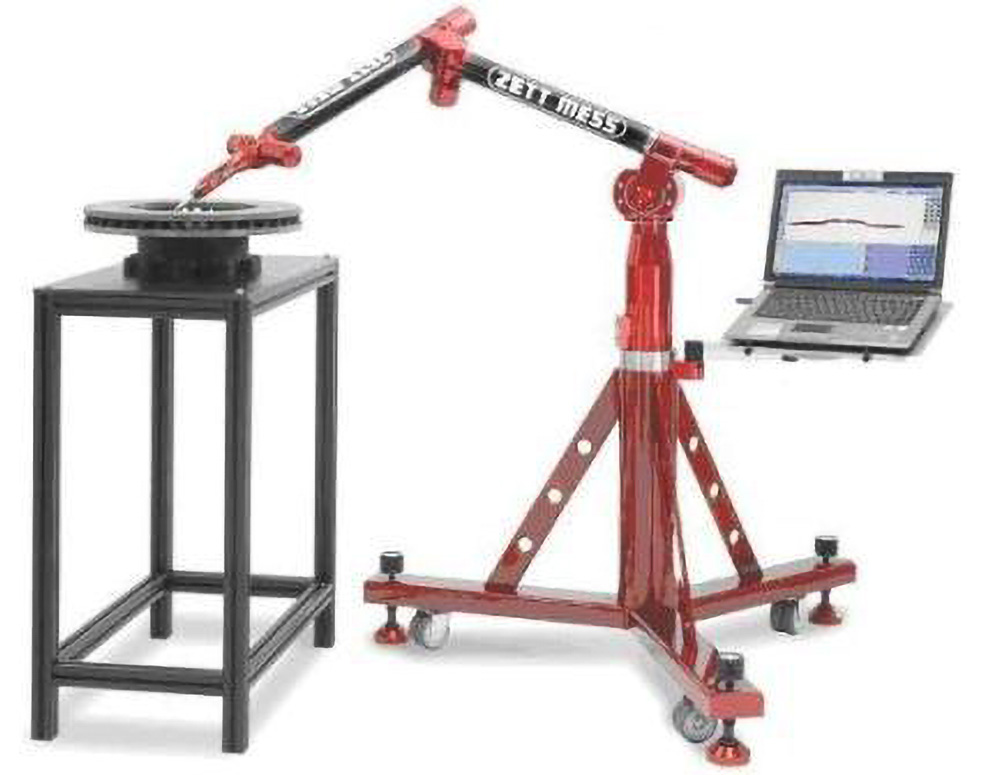

Le bras articulé de mesure 6-axes BLET ZETT MESS est une machine à mesurer tridimensionnelle transportable pour le contrôle qualité, la production et les mesures de crash test. Cette machine 3D mesure de points difficilement accessibles et permet le scan et la numérisation de surfaces (C.A.O.).

Disponible en trois versions :

  • en bras déployé conçu pour des mesures sur surfaces planes sur carrosserie, châssis ou dédié aux mesures difficiles nécessitant plus de flexibilité,
  • en bras plié en liaison avec un frein de stationnement qui permet une commande sans effort dans toutes les positions,
  • ou avec une fourche qui est ergonomique et flexible en permettant l’adaptation sur tous points du processus de fabrication.

Code Article

Bras articulé de mesure 6-axes avec une fourche

Bras de mesure transportable

  • Précis et flexible,
  • Nombreux brevets innovants (équilibrage pour manipulation bras déployé ou plié, système de freins élaboré en collaboration avec Porsche),
  • Réglage électrique de l’unité de roulement,
  • Poignée à souris intégrée,
  • Produit évolutif : tripode, rail et 7e axe, laser, pied magnétique en option,
  • Logiciel FUTUREX facile d’emploi,
  • Retro fit de machines 3D ou bras concurrents.

En option, une poignée à souris intégrée facilite l’utilisation du logiciel. Ce bras de mesure peut être équipé en option d'une touche fixe, une touche de déclenchement de sonde ou d'un capteur laser. Les valeurs mesurées sont enregistrées en pressant un bouton ou automatiquement par transfert vers l'ordinateur.

BLET Measurement Group

Fourche de mesure laser pour tube

Le bras de mesure 6-axes BLET ZETT MESS peut être muni d’une fourche de mesure laser pour tube et du logiciel FUTUREX TUBE. Il permet ainsi la mesure rapide des tubes. La fourche de mesure est positionnée sur le tube, et deux rayonnements de laser permettent quatre points de contact qui déterminent le positionnement. Ce système de mesure permet une mesure précise de tous types de tubes ainsi que la mesure de l’angle de pliage, l’angle de rotation, le diamètre mais aussi les données de déformation. Les données de correction sont ainsi transmises à la machine de pliage à commande numérique (CNC).

  • Bras de mesure transportable,
  • Précis et flexible,
  • Mesurage rapide et exact de tous les tubes,
  • Fourche de mesure laser pour tube disponible en 4 tailles différentes.
