Palpeur 3D - Haimer Palpeurs 3D

Lundi 15 juin 2020

Les palpeurs 3D Haimer sont des instruments de mesure métrologique d’une grande précision. La polyvalence des palpeurs 3D Haimer permet leur applications aux machines de fraisage et d’électro-érosion grâce la touche de palpage isolante.

La gamme de palpeurs 3D Haimer se déclinent selon cinq catégories d’instruments de mesure :

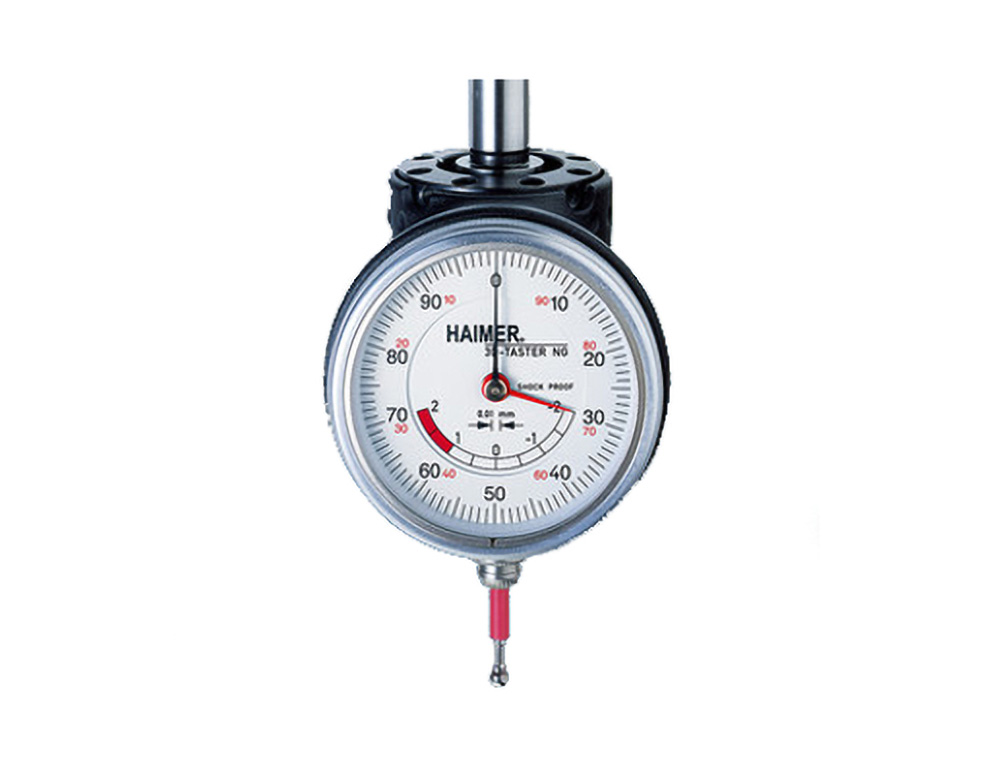

Palpeur 3D nouvelle génération Haimer

Palpeur 3D nouvelle génération Haimer

Le palpeur 3D New Generation Haimer est une évolution du palpeur 3D universel Haimer. Le palpeur 3D New Generation Haimerse caractérise par un mécanisme amélioré et par une nouvelle conception, plus compacte.

Le palpeur 3D New Generation Haimer présent de nombreux avantages ; un boîtier compact, tenant bien en main, et pas de restriction de l'espace de travail ; une indication précise de la position de la broche avec un grand comparateur de 1/100 mm (2 aiguilles) ; une précision maximale de 0,01 mm ; une longueur de course marquée (course de sécurité) ; une protection contre les projections d'eau IP 67.

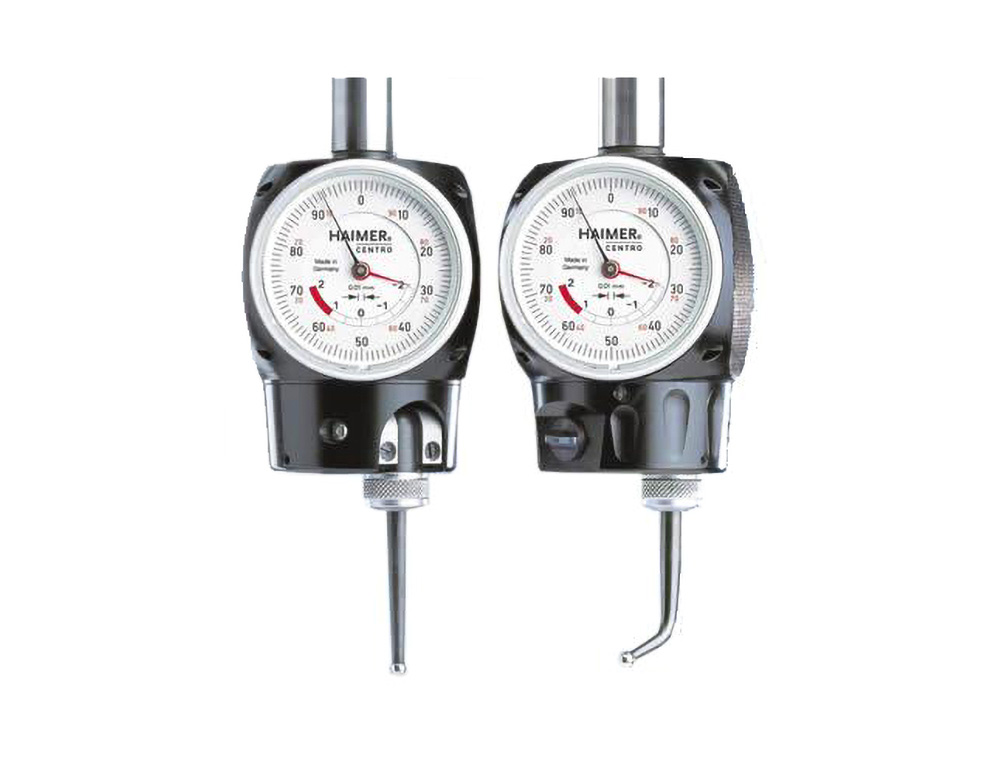

Palpeur Centro 3D Haimer

Palpeur Centro 3D Haimer de centrage

Le palpeur 3D Haimer Centro est un outil très précis et polyvalent, permettant de centrer de manière rapide et précise les alésages et arbres. Le palpeur 3D Haimer Centro est serré dans la broche de la fraiseuse et positionné près de l'axe recherché. La pointe de la touche est ajustée de façon à ce que la bille de la touche soit en contact avec la paroi de l'alésage ou de l'arbre.

En cas de vitesse de broche réduite, la pointe de la touche glisse le long de la pièce et transfère le mouvement à l'aiguille du comparateur. Le boîtier du palpeur 3D Haimer Centro ne tourne pas avec la broche et le comparateur reste ainsi toujours dans le champ de vision de l'opérateur. Tant que la broche et l'axe recherché ne coïncident pas, les aiguilles restent en mouvement. La position de la broche peut être corrigée jusqu'à ce que l'aiguille du comparateur s'immobilise. L'axe recherché est alors atteint.

palpeur 3D universel Haimer

Palpeur 3D universel Haimer

Le palpeur 3D universel Haimer est un instrument de mesure très précis et polyvalent pour machines de fraisage et d'électro-érosion grâce à la touche de palpage isolante.

Serré dans la broche de fraisage ou dans la tête fraisée, il permet de positionner l'axe de la broche de manière précise sur les arêtes de la pièce ou du gabarit. Il est ainsi possible de définir rapidement et simplement les points zéro des pièces et de procéder à des mesures de longueurs. Le sens du palpage est quelconque (axes X, Y, Z). Le comparateur se déplace toujours dans la même direction et indique la distance entre l'axe de la broche et la pièce. Dès que l'indication est à zéro, l'axe de la broche se trouve exactement sur l'arête de la pièce, du premier coup, sans que plusieurs essais soient nécessaires, sans calcul, sans problème de signe. Cela réduit les coûts annexes, augmente la productivité et allège la tâche des collaborateurs.

Palpeur 3D digital Haimer

Palpeur 3D digital Haimer

Le palpeur 3D digital Haimer est une évolution du palpeur 3D mécanique bien connu. Il s'agit d'un instrument de haute précision, servant au palpage d'arêtes de pièces sur machines de fraisage et d'électro-érosion.

La broche et la tête fraisée peuvent être positionnées de manière rapide et sûre sur les arêtes de référence. L'avance peut être suivie de manière précise sur le comparateur numérique et la position 0 trouvée du premier coup. Sans calcul, le système de mesure de la machine peut être mis à zéro, car l'axe de la broche est directement sur l'arête palpée.

Le comparateur numérique dispose d'un afficheur à 0,001 mm près, doté de grands chiffres Sur les grands centres d'usinage, il est donc lisible de manière claire et sans erreur, même à distance. Le comparateur est protégé contre la poussière et les projections d'eau, conformément à IP 64 et il peut être placé dans le magasin d'outils de la machine.

Palpeur Zero Master 3D Haimer

Palpeur Zero Master 3D Haimer

Le palpeur 3D Haimer Zero Master est le plus petit palpeur 3D du monde. Son utilisation, son principe de fonctionnement et sa précision sont équivalents à ceux du palpeur 3D universel. Mais le Zero Master a des dimensions adaptées aux petites machines.

La queue de serrage a un diamètre de 10 mm ce qui la rend utilisable même sur des machines à broches SK 30 ou à petites broches HSK. Le boîtier raccourci ne déborde que très peu de la broche et permet ainsi de mesurer même les pièces de grandes dimensions. Le Zero Master est relevé au moyen d'un petit comparateur analogique.
