| Mesureur KROEPLIN Intérieur - Contrôleur d'épaisseur standard |
 |
|
|
 |
|
|
|
Touche sphérique "S" spécial Intérieur |
|
|
| Descriptif |
|
|
Les contrôleurs intérieurs KROEPLIN permettent la mesure par affichage mécanique ou électronique de diamètres ou cotes internes variés, avec une plage de mesure allant de 2,5 à 400 mm, grâce à des touches fixes ou mobiles de différentes et à des possibilités de grandes profondeurs de bras.
-
Mesures rapides et fiables, absolues et relatives
-
Affichage digital ou mécanique
-
Bonne ergonomie
-
Plages allant de 2,5 à 400 mm
-
Grande ouverture et profondeur
de bras de 12 à 735 mm
-

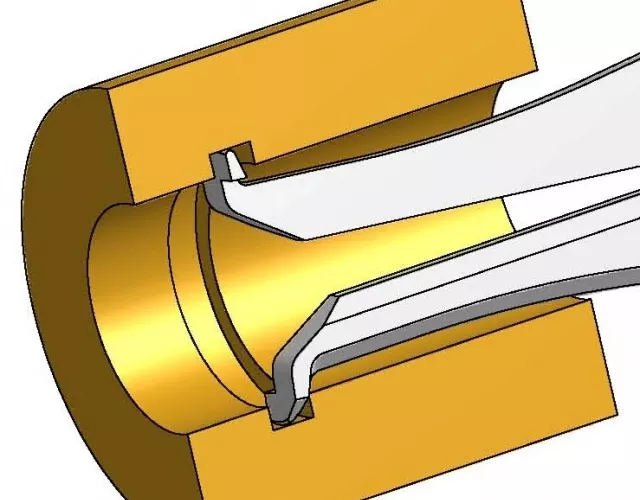

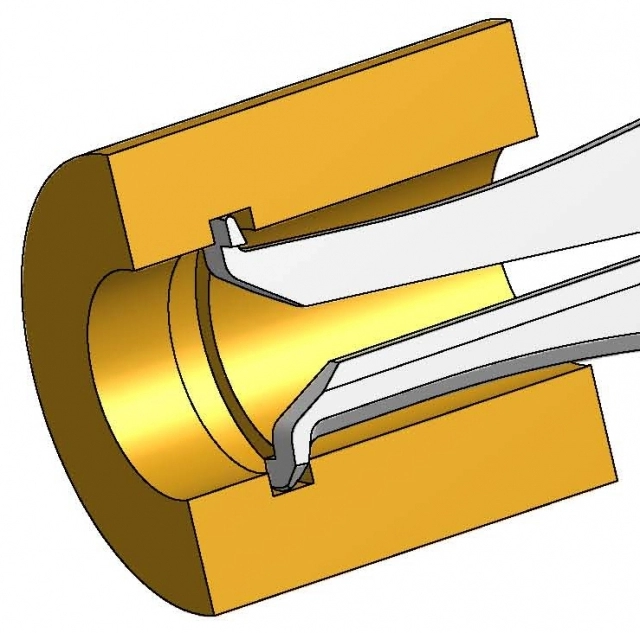

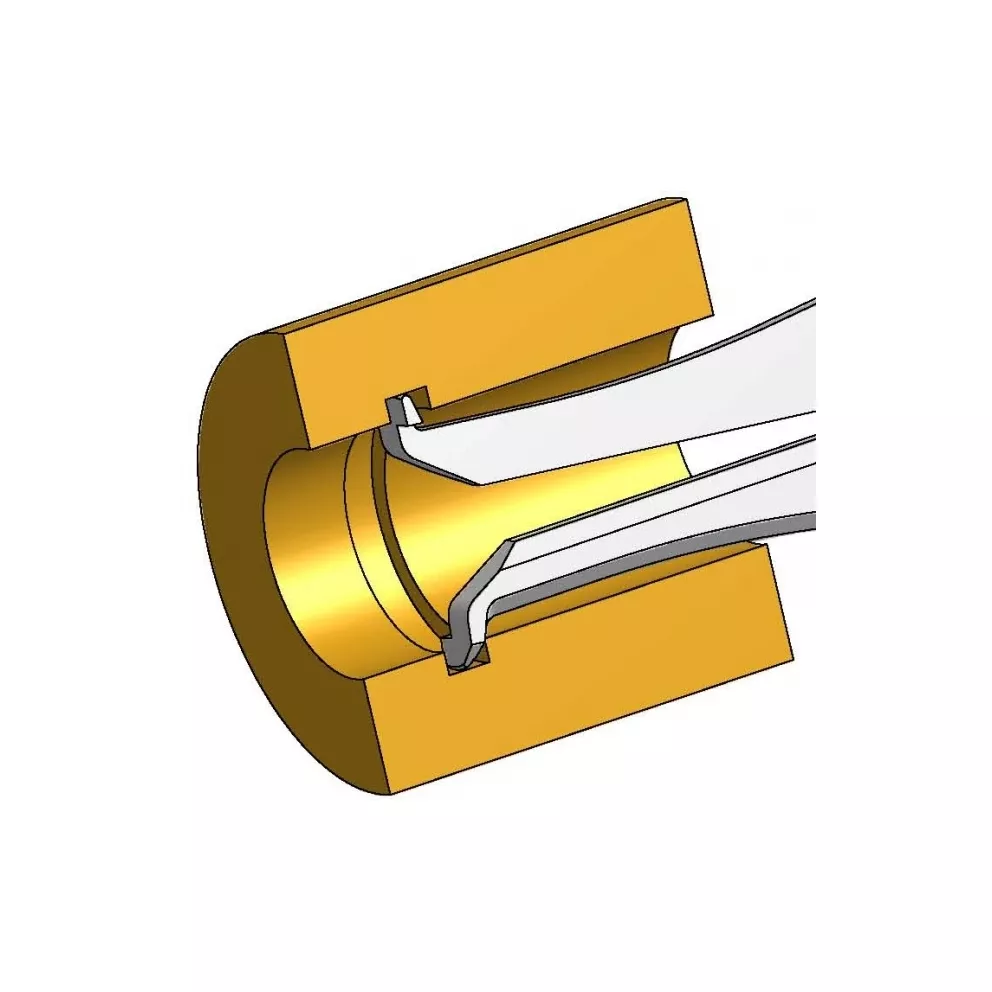

Rainures de dégagement : profondeur
de 0,7 à 85 mm ; largeur de 0,5 à 21 mm
-
Sortie RS232 et Digimatic (Mitutoyo) en option
-
Choix des touches : sphère, aiguille, couteau, disque
-
Accessoires sur demande
-
Prestations de services associées : Formation, étalonnage, S.A.V. |
|
|
 BLET - PALPEUR INTERIEUR GENERAL KROEPLIN (PDF 161Ko)
|
|
|
|

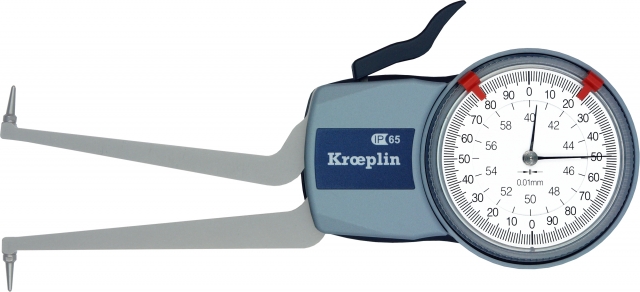

| Caractéristiques techniques des palpeurs intérieurs mécaniques |
|
|
|
Réf. BLET : PAL15-AI007-00
|
|
Réf. Article
|
Plage de mesure en mm
|
Résolution en mm
|
Profondeur de mesurage en mm
|
Forme et diamètre des touches en mm
|
|
PAL 15 – AI001
|
2,5 – 12,5
|
0,005
|
12
|
Couteau R 0,1
|
|
PAL 15 – AI002
|
5 – 15
|
0,005
|
35
|
HM-Sphère Ø 0,6
|
|
PAL 15 – AI003
|
10 – 30
|
0,01
|
85
|
HM-Sphère Ø 1
|
|
PAL 15 – AI005
|
20 – 40
|
0,01
|
85
|
HM-Sphère Ø 1
|
|
PAL 15 – AI006
|
30 – 50
|
0,01
|
85
|
HM-Sphère Ø 1
|
|
PAL 15 – AI007
|
40 – 60
|
0,01
|
85
|
Sphère Ø 1
|
|
PAL 15 – AI010
|
50 – 70
|
0,01
|
85
|
Sphère Ø 1
|
|
PAL 15 – AI011
|
60 – 80
|
0,01
|
85
|
Sphère Ø 1
|
|
PAL 15 – AI013
|
70 – 90
|
0,01
|
85
|
Sphère Ø 1
|
|
PAL 15 – AI015
|
80 – 100
|
0,01
|
85
|
Sphère Ø 1
|
|
PAL 15 – AI004
|
15 – 65
|
0,05
|
175
|
Sphère Ø 1,5
|
|
PAL 15 – AI008
|
40 – 90
|
0,05
|
175
|
Sphère Ø 2
|
|
PAL 15 – AI014
|
70 – 120
|
0,02
|
115
|
Sphère Ø 2
|
|
PAL 15 – AI017
|
100 – 150
|
0,05
|
175
|
Sphère Ø 2
|
|
PAL 15 – AI018
|
130 – 180
|
0,05
|
175
|
Sphère Ø 2
|
|
PAL 15 – AI019
|
150 – 200
|
0,05
|
175
|
Sphère Ø 2
|
|
PAL 15 – AI021
|
180 – 230
|
0,05
|
175
|
Sphère Ø 2
|
|
PAL 15 – AI009
|
40 – 140
|
0,1
|
375
|
Sphère Ø 5
|
|
PAL 15 – AI012
|
60 – 160
|
0,1
|
375
|
Sphère Ø 5
|
|
PAL 15 – AI016
|
80 – 180
|
0,1
|
535
|
Sphère Ø 5
|
|
PAL 15 – AI020
|
150 – 250
|
0,1
|
535
|
Sphère Ø 5
|
|
PAL 15 – AI023
|
220 – 320
|
0,1
|
535
|
Sphère Ø 5
|
|
PAL 15 – AI022
|
200 – 400
|
0,2
|
735
|
HM-Sphère SR 20
|
|
|

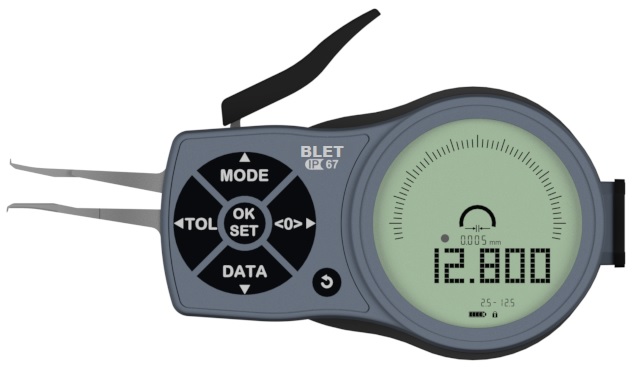

| Caractéristiques techniques des palpeurs intérieurs digitaux |
|
|
|
Réf BLET : PAL15-DI017-00 |
|
|
Réf. Article |
Plage de mesure en mm |
Résolution en mm |
Profondeur de mesurage en mm |
Forme et diamètre des touches en mm |
|
PAL 15 – DI001 |
2,5 – 12,5 |
0,005 |
12 |
Couteau R 0,1 |
|
PAL 15 – DI002 |
5 – 15 |
0,005 |
35 |
HM-Sphère Ø 0,6 |
|
PAL 15 – DI003 |
10 – 30 |
0,01 |
85 |
HM-Sphère Ø 1 |
|
PAL 15 – DI006 |
20 – 40 |
0,01 |
85 |
HM-Sphère Ø 1 |
|
PAL 15 – DI007 |
30 – 50 |
0,01 |
85 |
HM-Sphère Ø 1 |
|
PAL 15 – DI009 |
40 – 60 |
0,01 |
85 |
Sphère Ø 1 |
|
PAL 15 – DI011 |
50 – 70 |
0,01 |
85 |
Sphère Ø 1 |
|
PAL 15 – DI013 |
60 – 80 |
0,01 |
85 |
Sphère Ø 1 |
|
PAL 15 – DI014 |
70 – 90 |
0,01 |
85 |
Sphère Ø 1 |
|
PAL 15 – DI016 |
80 – 100 |
0,01 |
85 |
Sphère Ø 1 |
|
PAL 15 – DI004 |
15 – 55 |
0,02 |
115 |
Sphère Ø 1,5 |
|
PAL 15 – DI008 |
35 – 75 |
0,02 |
115 |
Sphère Ø 2 |
|
PAL 15 – DI012 |
55 – 95 |
0,02 |
115 |
Sphère Ø 2 |
|
PAL 15 – DI005 |
15 – 75 |
0,02 |
175 |
Sphère Ø 1,5 |
|
PAL 15 – DI010 |
40 – 100 |
0,02 |
195 |
Sphère Ø 2 |
|
PAL 15 – DI015 |
75 – 115 |
0,02 |
115 |
Sphère Ø 2 |
|
PAL 15 – DI017 |
95 – 135 |
0,02 |
115 |
Sphère Ø 2 | |
KROEPLIN est une marque déposée BLET. |
Les anciennes références sont F415 ; F435 ; F455 ; F475 ; F495 ; F615 ; F640 ; G102 ; G105 ; G210 ; G220 ; G230 ; G240 ; G250 ; G260 ; G270 ; G280 ; H102 ; H105 ; H210 ; H220 ; H230 ; H240 ; H250 ; H260 ; H270 ; H280 ; ID20100 ; ID20130 ; ID2015 ; ID20150 ; ID20180 ; ID2040 ; ID2070 ; ID4040 ; ID4060 ; ID60150 ; ID60220 ; ID6080 ; ID80200 ; G2G20 ; H2G20 ; G2G30 ; H2G30 ; G2G40 ; H2G40 ; G2G50 ; H2G50 ; G2G60 ; H2G60 ; G2G70 ; H2G70 ; G2G80 ; H2G80 ; ID0302 ; ID0705 ; ID0710 ; intertest ; pocotest ; oditest.
|
|
|
|
|
|
