| Banc de mesure de concentricité |
 |
|
|
 |
|
|
|
Réf : CA/RP 200-650 |
|
|
| Caractéristiques techniques |
|
|
| Hauteur utile sous pointes |
200 mm |
| Longueur maxi entre pointes |
650 mm |
| Dimensions hors tout |
1110x180x140 mm |
| Tolérance |
DIN 861/1 |
| Rainure en T |
14 mm |
| Vés supérieurs pour |
diamètre 10 à 50mm |
| Précision de poupées |
classe 1 +/- 8um | |
|
|
|
|
|

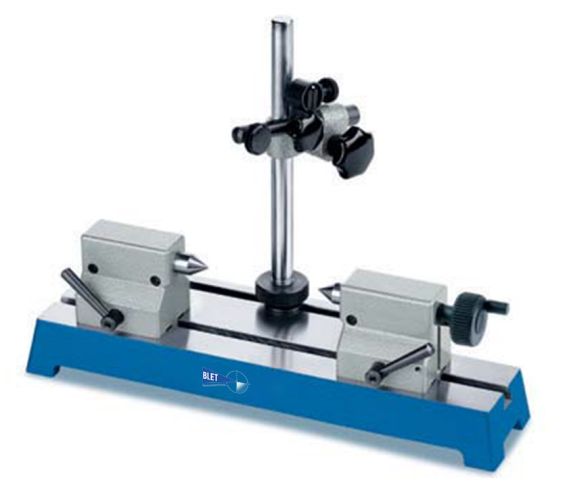

| Description |
|
|
|
La surface d’appui est rectifiée, planéité selon DIN 876-2.
Deux contre – poupées mobiles.
Le contre – poupée gauche avec une pointe fixe, celui de droite a une pointe avec un ressort d’une course de 15 mm environ.
Le blocage des contre – poupées par levier à excentrique.
La rainure en T latérale avec un support de mesure, un support de comparateur 8 mm H 7 et le réglage fin. |
|
|
|
|
|
