Description

Description

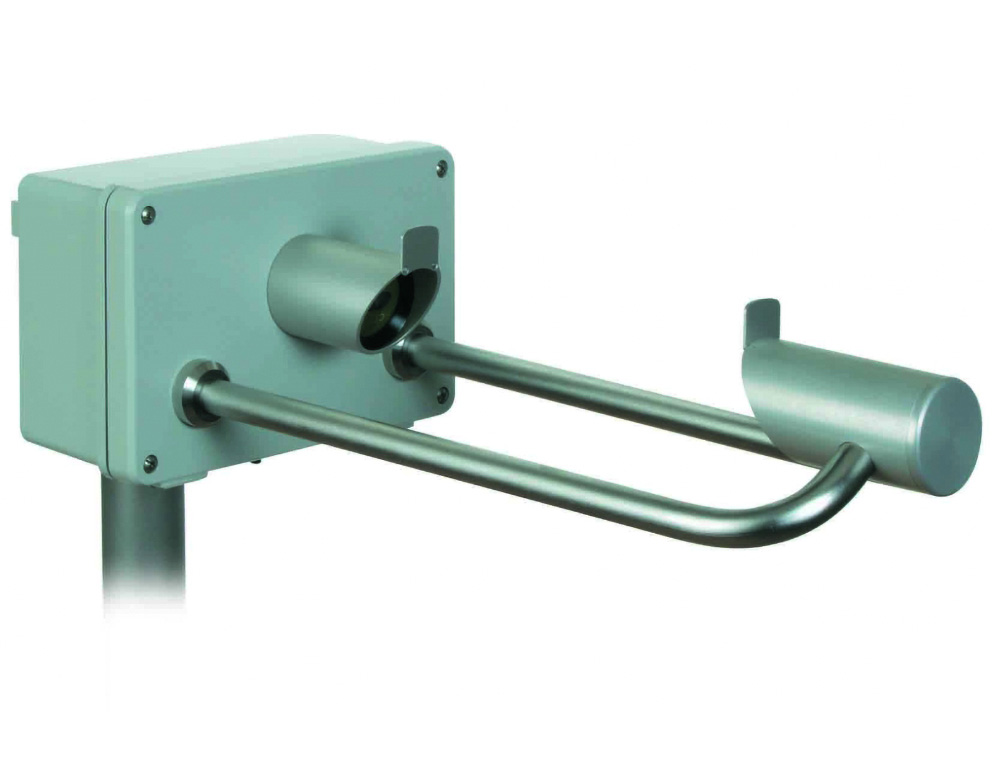

Le disdromètre laser sert comme indicateur de précipitation et est adéquat pour la mesure et la détection des différents types de précipitation comme la bruine, la pluie, la grêle, la neige ou les précipitations mélangées. Le contrôleur mesure à la fois le type, l'intensité et le spectre des précipitations. Toutes les valeurs mesurés sont transmis à l'utilisateur par une interface RS 485/422. Les équipements optiques sont équipé d'un chauffage intégré.

Code article

Réf : 5.4110.x0.x00

Caractéristiques techniques

Tension de service
  • 24 V AC/DC ou 22 – 30 V DC (<750 mA)
  • 115 V AC, 15 W
  • 230 V AC, 15 W
  • 12 – 24 V DC, 600 mA
Plage de mesures
  • Taille de particule : 0.16 ... 8 mm Ø
  • Vitesse de particule : 0.2 ... 20 m/S
  • Intensité : < 0.005 mm/h (bruine) ; > 250 mm/h
Résolution (intensité)
  • Par RS485 :  0.001 mm/h
Résolution (quantité)
  • Par RS485 : résolution 0.01 mm
  • Par Sortie numérique : 0.1 mm ; 0.01 mm ; 0.005 mm (chaque impulsion)
Type de précipitation
  • Bruine (aussi gelée)
  • Pluie (aussi gelée)
  • Grêle
  • Neige
  • Neige en grains/aiguille de glace,
  • Grêlon
Précision
  • Bruine : > 97%
  • Pluie : > 99%
  • Grêle : > 95%
  • Neige : > 99%
  • Neige en grains : > 60 %
Capteur
  • Diode laser : 785 nm, 0.5 W max.
  • Catégories de laser : M1 (EN60825-1:1994 A2 :2001)
  • Surface de mesure : 45.6 cm²
Sortie
  • RS485 : 1200- 115200 Bd
  • Sortie numérique : duplex ; 2x Optocoupleur
Généralités
  • Températures de fonctionnement : de -40 à +70°C
  • Taille : 270x170x540 mm
  • Poids : 4.8 kg
  • Type de protection : IP 65

Capteurs additionnels

Les capteurs suivant peuvent être connectés à ce modèle ( 5.4110.10.x00 ) :

Hygro-Thermo transmetteur (1.1005.54.000)
  • Plage de mesure : de -40 à +70 °C ; de 0 à 100 % (humidité rel.)
  • Résolution : 0,1 °C ; 0,1%
  • sortie : Pt 100 ; de 0 à 1V
Anémomètre (4.3519.00.000)
  • Plage de mesure : de 0 à 50 m/s
  • Résolution : 0,1 m/s
  • sortie : de 0 à 630 Hz
Girouette ( 4.3129.00.000)
  • Plage de mesure : de 0 à 360°
  • Résolution : 11,25°
  • sortie : série synchrone
